ใช้งาน Grab Crane อย่างไรให้ปลอดภัย พร้อมวิธีสังเกตอาการชำรุดก่อนสายเกินแก้
การใช้งาน Grab Crane (เครนคีบ) ให้ปลอดภัย ต้องคำนวณน้ำหนักวัสดุรวมกับน้ำหนักตัวหัวคีบไม่ให้เกินพิกัด (SWL) ห้ามคีบเฉียงหรือกระชากวัสดุที่ติดค้าง และต้องตั้งค่าระบบตัดการทำงานอัตโนมัติ (Limit Switch) ให้แม่นยำ ส่วนการป้องกันอุบัติเหตุต้องหมั่นตรวจสอบแรงดันไฮดรอลิก การสึกหรอของปากคีบ สภาพลวดสลิง และจุดหมุนสลักบูชก่อนเริ่มกะทำงานทุกครั้ง
ในภาคอุตสาหกรรมหนักที่ต้องบริหารจัดการวัสดุเทกอง (Bulk Material) และวัสดุที่มีรูปทรงไม่แน่นอน ไม่ว่าจะเป็นโรงงานรีไซเคิลเศษเหล็ก โรงไฟฟ้าชีวมวล โรงงานจัดการขยะมูลฝอยชุมชน (Waste-to-Energy) โรงงานเยื่อกระดาษ ไปจนถึงคลังสินค้าหน้าท่าเรือ Grab Crane หรือที่ผู้ประกอบการไทยคุ้นเคยในชื่อ เครนคีบ และ แกร๊บเครน คือหัวใจสำคัญของสายพานการผลิตที่ต้องทำงานต่อเนื่องตลอด 24 ชั่วโมง ภายใต้สภาวะแวดล้อมที่เต็มไปด้วยฝุ่น ความชื้น ความร้อน และแรงกระแทกสูง
ความแตกต่างเชิงวิศวกรรมที่สำคัญระหว่างเครนโรงงานแบบตะขอทั่วไปกับ เครนเหนือศีรษะแบบคีบ (Grab EOT Crane / Overhead Crane Grab) คือ "ภาระโหลดแบบพลวัต (Dynamic Load)" และ "พิกัดหน้าที่การทำงาน (Duty Class)" เครนคีบไม่ได้ทำหน้าที่เพียงแค่ยกวัตถุขึ้นและวางลง แต่ต้องรับแรงกดขณะจิกตักวัสดุ แรงดึงขณะถอนตัวออกจากกองวัสดุที่ทับถมกัน และน้ำหนักตายตัวของหัวคีบ (Grab Deadweight) ที่มีน้ำหนักมากตั้งแต่หลายร้อยกิโลกรัมไปจนถึงหลายตัน หากผู้ควบคุมเครนขาดความเข้าใจในหลักการใช้งานที่ปลอดภัย หรือทีมซ่อมบำรุงละเลยสัญญาณเตือนความผิดปกติเพียงเล็กน้อย อาจนำไปสู่ความเสียหายร้ายแรง ทั้งลวดสลิงขาดกลางอากาศ หัวคีบตกกระแทกพื้นบ่อพัก หรือโครงสร้างรางเครนบิดตัวจนต้องหยุดสายการผลิต (Unplanned Downtime)
ทำความเข้าใจ Grab Crane คืออะไร และประเภทของหัวคีบในอุตสาหกรรม
Grab Crane คืออะไร? ในทางวิศวกรรมเครื่องกล Grab Crane คือระบบปั้นจั่นที่ออกแบบชุดรอกยก (Hoist) และระบบควบคุมให้ทำงานร่วมกับอุปกรณ์จับยึดชนิดพิเศษแทนตะขอ (Hook) เพื่อตัก คีบ หรือรวบวัสดุจำนวนมากในรอบการยกเดียว โดยสามารถติดตั้งได้ทั้งบนคานเครนเหนือศีรษะแบบคานคู่ (Double Girder Overhead Crane), เครนสนามขาสูง (Gantry Crane) หรือแม้แต่การดัดแปลง เปลี่ยนหัวคีบ Grabber รถบรรทุก และ รถเฮี๊ยบคีบ มือสอง สำหรับงานเคลื่อนที่ภายนอกอาคาร ทั้งนี้ การเลือก วิธีเลือก Grab Crane ให้เหมาะกับงาน จำเป็นต้องแยกประเภทกลไกและรูปทรงของหัวคีบให้ตรงกับคุณสมบัติทางกายภาพของวัสดุ ดังตารางเปรียบเทียบต่อไปนี้
| ประเภทหัวคีบ / ระบบ | กลไกการทำงานหลัก | งานและวัสดุที่เหมาะสม | จุดที่ต้องระวังเป็นพิเศษ |
|---|---|---|---|
| เครนปากนกแก้ว (Orange Peel Grab) | มีกลีบคีบ 48 กลีบ เปิด-ปิดด้วยระบบ ระบบไฮดรอลิกแกร๊บเครน หรือระบบกลไกสลิง | เครนคีบขยะ ชุมชน, เครนคีบเศษเหล็กโรงงานรีไซเคิล, หินก้อนใหญ่ที่มีรูปทรงไม่สม่ำเสมอ | ปลายฟันคีบสึกหรอ неравномерно, สายไฮดรอลิกถูกเศษเหล็กบาด, กระบอกสูบแต่ละกลีบทำงานไม่พร้อมกัน |
| หัวคีบแบบฝาหอย (Clamshell Grab Bucket) | ประกอบด้วยปากตักทรงโค้ง 2 ฝั่ง ประกบเข้าหากันอย่างมิดชิด (มีทั้งแบบ Mechanical Crane Grab และ Hydraulic Grab Bucket) | เครนคีบวัสดุเทกอง ท่าเรือ, ทราย, ถ่านหิน, ปุ๋ย, เมล็ดพืช และ Grab Crane สำหรับโรงไฟฟ้าชีวมวล (เปลือกไม้/กะลาปาล์ม) | ปากฝาหอยบิดงอทำให้ปิดไม่สนิท วัสดุรั่วไหลระหว่างเคลื่อนที่ และลวดสลิงเส้นเปิด-ปิดพันกัน |
| หัวคีบซุงและท่อนไม้ (Timber / Log Grab) | ก้ามปูโค้งโอบรัดทรงกระบอก ขับเคลื่อนด้วยกระบอกไฮดรอลิกแรงบีบสูงหรือมอเตอร์ไฟฟ้า | เครนคีบไม้ ท่อนซุง โรงงานแปรรูปไม้ โรงงานผลิตเฟอร์นิเจอร์และเยื่อกระดาษ | การกะจุดศูนย์ถ่วง (Center of Gravity) ของท่อนไม้ที่ยาวไม่เท่ากัน เสี่ยงต่อการส่ายหรือหลุดร่วง |
| Mechanical Four-Rope Grab (แกร๊บสลิง 4 เส้น) | ใช้ดรัมสลิง 2 ชุด (2 เส้นรับน้ำหนักถือค้าง และ 2 เส้นดึงเปิด-ปิดปากคีบ) ไม่มีระบบไฟฟ้าที่ตัวหัวคีบ | หน้างานที่มีความร้อนสูงจัด ฝุ่นหนาแน่น หรือต้องจุ่มลงน้ำซึ่งไม่เหมาะกับอุปกรณ์อิเล็กทรอนิกส์ | สลิงรับโหลดไม่เท่ากันจากการตั้งความตึงเพี้ยน และการสึกหรอของรอกไกด์ภายในหัวคีบ |
คำแนะนำเพิ่มเติม: หากคุณกำลังวางแผนขึ้นโครงการใหม่ สามารถศึกษาแนวทาง การออกแบบ แกร๊บเครน ตามพื้นที่โรงงานและบริการติดตั้งเครนโรงงานครบวงจร เพื่อให้โครงสร้างรางเครนและชุดรอกสอดคล้องกับชนิดของหัวคีบตั้งแต่ขั้นตอนแรก
5 กฎเหล็กในการใช้งาน Grab Crane ให้ปลอดภัยไร้อุบัติเหตุ
สถิติอุบัติเหตุจากการใช้งานปั้นจั่นชนิดหัวคีบในโรงงานอุตสาหกรรม ส่วนใหญ่มักไม่ได้เกิดจากความบกพร่องของเครื่องจักรเพียงอย่างเดียว แต่เกิดจากการใช้งานผิดวิธี (Improper Operation) ที่สร้างภาระเกินขีดจำกัดทางกลศาสตร์ นี่คือ 5 กฎเหล็กที่ผู้ควบคุมเครน (Crane Operator) และหัวหน้างานความปลอดภัยต้องยึดถือเป็นระเบียบปฏิบัติอย่างเคร่งครัด
กฎข้อที่ 1: คำนวณพิกัดน้ำหนักสุทธิ (SWL) โดยหักลบน้ำหนักตัวหัวคีบและแรงดูดยึดเสมอ
ข้อผิดพลาดที่พบบ่อยที่สุดคือการเข้าใจว่าเครนขนาด 10 ตัน สามารถคีบวัสดุได้เต็ม 10 ตัน ในความเป็นจริง ข้อเท็จจริงทางวิศวกรรม กำหนดไว้ว่า พิกัดการยกอย่างปลอดภัย (Safe Working Load: SWL) ของระบบ Grab EOT Crane ต้องคำนวณจาก "น้ำหนักตัวหัวคีบ (Grab Deadweight) + น้ำหนักสายไฟและอุปกรณ์แขวน + น้ำหนักวัสดุที่ตักได้" ยิ่งไปกว่านั้น ในงาน เครนคีบขยะ หรือตักกากตะกอนเปียก จะเกิด "แรงดูดสุญญากาศ (Suction Force)" และความชื้นสะสมที่ทำให้ความหนาแน่นจำเพาะ (Bulk Density) ของวัสดุเพิ่มขึ้นถึง 2040% จากสภาวะปกติ ผู้ปฏิบัติงานจึงห้ามตักวัสดุจนล้นปากคีบ และต้องสังเกตหน้าจอแสดงผล Load Cell อย่างใกล้ชิดก่อนยกตัวขึ้นจากกองวัสดุ
กฎข้อที่ 2: ห้ามดึงลากในแนวเฉียง (No Side Pulling) และห้ามใช้หัวคีบกระชากวัสดุที่ติดตาย
ระบบรอกสลิงของเครนเหนือศีรษะถูกออกแบบมาให้รับแรงดึงในแนวดิ่ง (90 องศาตั้งฉากกับพื้นโลก) เท่านั้น ในหน้างานของ เครนคีบเศษเหล็กโรงงานรีไซเคิล หรือบ่อขยะ มักมีกรณีที่แผ่นเหล็กขนาดใหญ่หรือโครงสร้างโลหะพันเกี่ยวยึดติดกันอยู่ใต้กอง การบังคับเครนให้เคลื่อนที่แนวราบเพื่อ "ฉุดลาก" หรือการกดยกกระชากเพื่อดึงเศษเหล็กที่ติดตายขึ้นมา จะทำให้เกิดแรงเฉือนด้านข้างทำลาย Rope Guide (ตัวเรียงสลิง) ทันที ส่งผลให้ลวดสลิงปีนร่องดรัม (Drum) ทับกันจนสลิงบี้แบนหรือขาดสะบั้น หากพบวัสดุติดค้าง ให้สั่งเปิดปากคีบเพื่อคลายโหลดทันที แล้วเปลี่ยนจุดคีบใหม่
กฎข้อที่ 3: ควบคุมจังหวะการหย่อนและเร่งความเร็วเพื่อป้องกันอาการหัวคีบแกว่ง (Anti-Sway Control)
หัวคีบเหล็กกล้ามีมวลขนาดใหญ่ เมื่อเคลื่อนที่ด้วยความเร็วสูงแล้วหยุดกะทันหันจะเกิดแรงเฉื่อย (Inertia) เหวี่ยงตัวเหมือนลูกตุ้มนาฬิกา ห้ามผู้ควบคุมเครนใช้วิธี "เหวี่ยงหัวคีบ" เพื่อโยนวัสดุไปในจุดที่รางเครนไปไม่ถึงโดยเด็ดขาด เพราะแรงเหวี่ยงจะสร้างแรงบิดมหาศาลเข้าสู่ล้อเครน (End Carriage) และโครงสร้างเสาอาคารโรงงาน นอกจากนี้ ขณะหย่อนหัวคีบลงสู่กองวัสดุหรือพื้นบ่อพัก ต้องชะลอความเร็ว (Creep Speed) ก่อนถึงผิวสัมผัส ห้ามปล่อยให้หัวคีบตกกระแทกด้วยน้ำหนักอิสระ เพราะจะทำให้สลิงหย่อนตัวกะทันหัน (Slack Rope) และหลุดออกจากร่องรอก

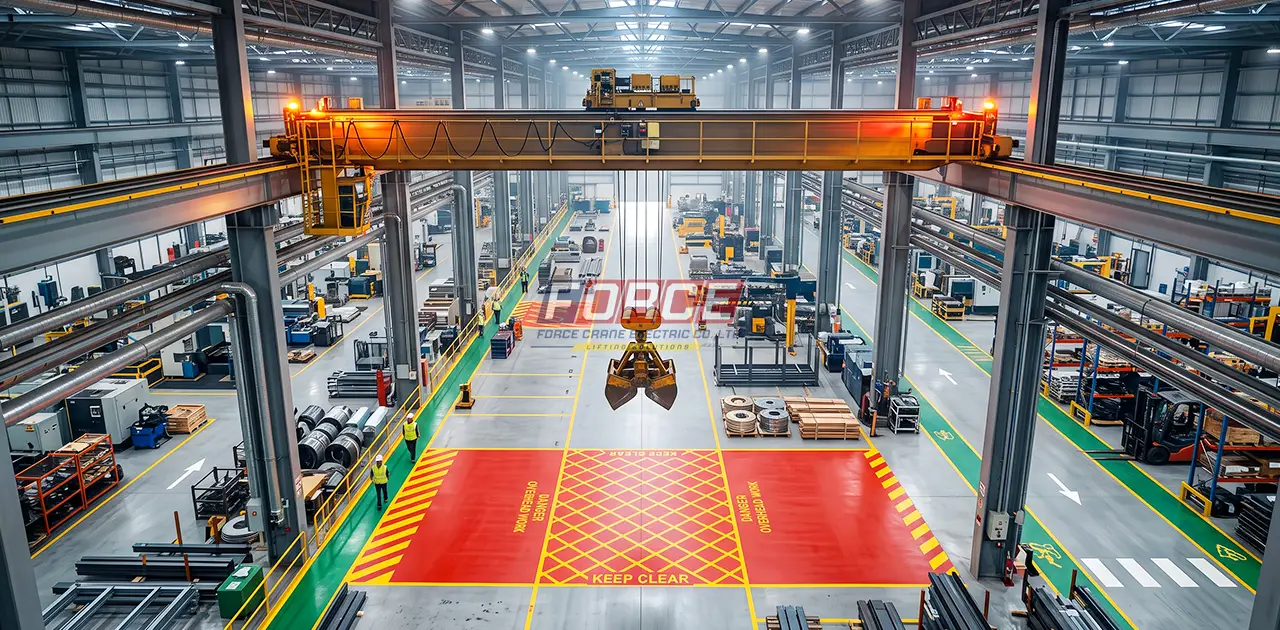

กฎข้อที่ 4: กำหนดเขตพื้นที่อันตราย (Exclusion Zone) และห้ามเคลื่อนย้ายหัวคีบผ่านเหนือศีรษะบุคคล
ธรรมชาติของการคีบด้วย เครนปากนกแก้ว หรือหัวคีบฝาหอย ย่อมมีความเสี่ยงที่เศษวัสดุชิ้นเล็ก เช่น เศษโลหะมีคม ท่อนไม้สั้น หรือก้อนหิน จะหลุดร่วงลงมาจากช่องว่างระหว่างฟันคีบขณะเคลื่อนที่ โรงงานจึงต้องตีเส้นแบ่งเขตพื้นที่ปฏิบัติงานของแกร๊บเครนให้ชัดเจน ติดตั้งสัญญาณไฟไซเรนและเสียงเตือนขณะเครนเดินหน้า-ถอยหลัง และห้ามพนักงานเดินเข้าไปในรัศมีการทำงานของหัวคีบโดยไม่มีการตัดระบบจ่ายไฟหลัก (Lockout/Tagout - LOTO)
กฎข้อที่ 5: ปฏิบัติตามขั้นตอน Pre-Operation Inspection และจัดเก็บหัวคีบในตำแหน่งปลอดภัยหลังเลิกงาน
ก่อนเริ่มกะทำงานทุกวัน ผู้ควบคุมต้องเดินตรวจด้วยสายตา (Visual Check) และทดสอบการทำงานตัวเปล่า (No-Load Test) เพื่อเช็กการทำงานของระบบเบรก ปุ่มหยุดฉุกเฉิน (Emergency Stop) และการม้วนเก็บของโรลสายไฟ (Cable Reel) ที่จ่ายไฟเลี้ยงหัวคีบไฮดรอลิก เมื่อเสร็จสิ้นภารกิจในแต่ละวัน ห้ามแขวนหัวคีบค้างไว้กลางอากาศโดยเด็ดขาด ต้องนำหัวคีบลงวางพักบนแท่นรองรับหรือพื้นที่แห้งและได้ระดับในท่าเปิดหรือปิดตามคู่มือผู้ผลิต เพื่อปลดเปลื้องแรงตึงในเส้นสลิงและลดแรงดันค้างในกระบอกไฮดรอลิก
วิธีสังเกตอาการชำรุดของ เครนคีบ ก่อนสายเกินแก้
เครื่องจักรหนักไม่เคยพังทลายลงในเสี้ยววินาทีโดยไม่มีสัญญาณเตือนล่วงหน้า การเสื่อมสภาพของ แกร๊บเครน จะแสดงออกผ่านเสียงที่ผิดปกติ อุณหภูมิที่สูงขึ้น ความเร็วในการตอบสนองที่ช้าลง หรือร่องรอยการสึกหรอทางกายภาพ การแยกแยะระหว่าง "อาการเบื้องต้นที่ช่างประจำโรงงานตรวจสอบได้เอง" กับ "เงื่อนไขวิกฤตที่ต้องให้วิศวกรผู้เชี่ยวชาญเข้าประเมิน" จะช่วยเซฟงบประมาณการซ่อมบำรุงและป้องกันอุบัติเหตุได้อย่างแม่นยำ โดยแบ่งการตรวจสอบออกเป็น 4 ระบบหลักดังนี้
1. ระบบหัวคีบ (Grabber / Bucket) และระบบไฮดรอลิก
ปัญหาคลาสสิกที่ฝ่ายซ่อมบำรุงสอบถามเข้ามาบ่อยที่สุดคือ "ทำไมหัวคีบเครนไม่มีแรง" คีบวัสดุแล้วปากคีบค่อยๆ อ้าออกเอง หรือกลีบของ เครนปากนกแก้ว หุบเข้าหากันช้ากว่าปกติ อาการเหล่านี้เกิดจากความผิดปกติใน ระบบไฮดรอลิกแกร๊บเครน (Electro-Hydraulic Grab System) และโครงสร้างฟันคีบ ซึ่งสามารถสังเกตได้จากจุดต่อไปนี้:
- อาการหัวคีบไม่มีแรงบีบ หรือหนีบวัสดุแล้วคลายตัว (Internal Leakage / Pressure Drop): หากสั่งปิดปากคีบแล้วพบว่าแรงบีบลดลงจนเศษเหล็กหรือไม้หลุดร่วง โดยที่ไม่มีน้ำมันรั่วซึมออกมานอกกระบอกสูบ สาเหตุหลักมักเกิดจาก ซีลลูกสูบภายในกระบอกไฮดรอลิกเสื่อมสภาพ (Internal Bypass) ทำให้น้ำมันไหลย้อนกลับข้ามห้องแรงดัน หรือเกิดจากวาล์วระบายแรงดัน (Pressure Relief Valve) มีสิ่งสกปรกเข้าไปขัดค้าง ทำให้ระบบไม่สามารถสร้างแรงดัน (Bar/PSI) ได้ถึงค่ามาตรฐาน
- น้ำมันไฮดรอลิกร้อนจัดและมีฟองอากาศ (Overheating & Cavitation): หากชุดต้นกำลัง (Hydraulic Power Unit) ที่อยู่ในตัวหัวคีบมีอุณหภูมิสูงผิดปกติ หรือมีเสียงหอนดังมาจากปั๊มไฮดรอลิกขณะสั่งงาน ให้ตรวจสอบระดับน้ำมันและสภาพสีของน้ำมันทันที หากน้ำมันเปลี่ยนเป็นสีขาวขุ่นคล้ายน้ำนม แสดงว่ามีความชื้นหรือน้ำปะปนเข้าไป (พบบ่อยในงานคีบขยะเปียกหรืองานกลางแจ้ง) หากน้ำมันมีสีดำคล้ำและมีกลิ่นไหม้ แสดงว่าน้ำมันเสื่อมสภาพจนสูญเสียความหนืด (Viscosity) ส่งผลให้ปั๊มไฮดรอลิกสึกหรออย่างรวดเร็ว

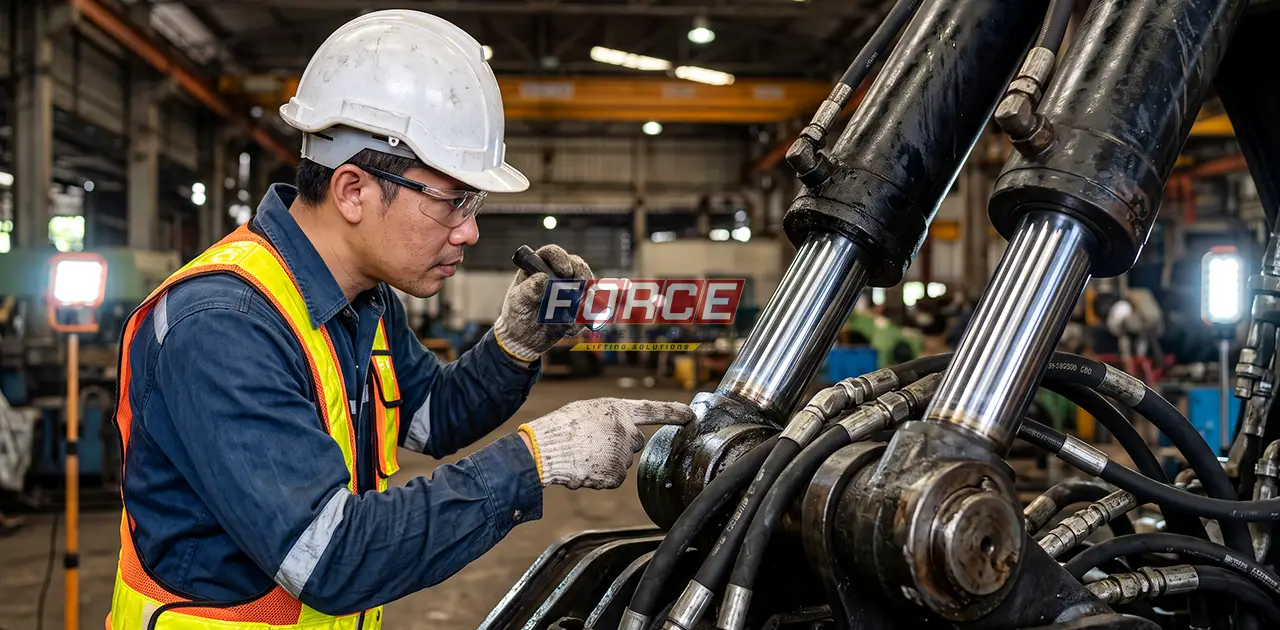

- แกนกระบอกสูบ (Piston Rod) เป็นรอยขีดข่วนและท่ออ่อนไฮดรอลิกปริแตก: ในงานคีบเศษเหล็กหรือก้อนหิน มักมีเศษวัสดุกระเด็นไปกระแทกแกนชุบฮาร์ดโครมของกระบอกสูบ หากแกนเป็นรอยลึกเพียงเล็กน้อย เมื่อแกนเลื่อนเข้า-ออกจะบาดซีลกันฝุ่นและซีลกันน้ำมันจนฉีกขาด ทำให้น้ำมันรั่วซึมและดึงฝุ่นผงเข้าไปทำลายภายในกระบอกสูบ
- ริมฝีปากตัก (Cutting Edge) และปลายฟันคีบสึกหรอไม่เท่ากัน: สำหรับ Hydraulic Grab Bucket แบบฝาหอย หากขอบปากตักสึกหรอจนเว้าแหว่งหรือบิดเบี้ยว จะทำให้ปากคีบประกบกันไม่สนิท วัสดุเม็ดเล็กจะรั่วไหลออกตลอดเวลา และทำให้แรงกดกระจายตัวไม่สมดุล ส่งผลเสียต่อเนื่องไปยังจุดหมุน
เกณฑ์การตัดสินใจของวิศวกร (E-E-A-T Guideline): การเปลี่ยนถ่ายน้ำมันไฮดรอลิก การทำความสะอาดไส้กรอง (Filter) หรือการเปลี่ยนสายท่ออ่อนด้านนอก ช่างซ่อมบำรุงประจำโรงงานสามารถดำเนินการได้ตามคู่มือ แต่หากต้อง ปรับตั้งค่าแรงดัน Relief Valve ใหม่, ผ่าซ่อมปั๊มไฮดรอลิก, หรือเชื่อมพอกซ่อมปากคีบด้วยลวดเชื่อมแข็งพิเศษ (Hardfacing) ต้องดำเนินการโดยผู้เชี่ยวชาญจาก ผู้ผลิต Grab Crane เท่านั้น เพราะการตั้งแรงดันเกินพิกัดอาจทำให้เสื้อปั๊มระเบิด หรือการเชื่อมผิดวิธีอาจทำให้โครงเหล็กเกิดความเค้นสะสมจนแตกร้าวได้
2. ลวดสลิงและรอกยก (Wire Rope & Sheaves)
ลวดสลิงของเครนคีบต้องรับภาระหนักกว่าเครนทั่วไปหลายเท่าตัว เนื่องจากมีรอบการทำงาน (Cycle Time) ที่ถี่มาก และต้องเคลื่อนที่ผ่านสภาพแวดล้อมที่มีฝุ่นผงซึ่งทำหน้าที่เหมือนกระดาษทรายคอยขัดสีเส้นลวดตลอดเวลา อาการชำรุดที่ต้องสั่งหยุดใช้งานเพื่อเปลี่ยนสลิงทันทีตามหลักสากล (เช่น แนวทาง ISO 4309) ได้แก่:
- ลวดสลิงแตกปลายหรือขาดเป็นเส้นฝอย (Broken Wires): สังเกตด้วยสายตาตลอดแนวความยาวสลิง โดยเฉพาะช่วงที่วิ่งผ่านรอก (Sheave) บ่อยที่สุด และบริเวณจุดเข้าหัวสลิง (End Termination) หากพบเส้นลวดขาดกระจุกตัวอยู่ในเกลียวเดียวกัน หรือขาดกระจายตัวเกินเกณฑ์มาตรฐานของผู้ผลิต ต้องเปลี่ยนทันที ห้ามใช้มือเปล่าลูบเช็กสลิงโดยเด็ดขาดเพราะหนามสลิงจะทิ่มมือได้รับบาดเจ็บ
- โครงสร้างสลิงเสียรูปทรง (Birdcaging, Kinking & Core Protrusion): อาการ "สลิงฟู" คล้ายกรงนก (Birdcaging) หรือไส้กลางสลิงปลิ้นออกมาด้านนอก มักเกิดจากการที่หัวคีบกระแทกพื้นอย่างแรงจนสลิงหย่อนตัวกะทันหันแล้วถูกกระชากกลับ อาการนี้ทำให้ความแข็งแรงในการรับแรงดึงลดลงทันทีเกินกว่า 50% และไม่สามารถซ่อมแซมได้
- เส้นผ่านศูนย์กลางของสลิงลดลง (Diameter Reduction) และการกัดกร่อนภายใน: ใช้เวอร์เนียร์คาลิปเปอร์วัดขนาดเส้นผ่านศูนย์กลางของลวดสลิงในจุดที่รับโหลดหนักเทียบกับจุดที่ไม่ค่อยได้ใช้งาน หากขนาดเล็กลงอย่างมีนัยสำคัญ หรือพบรอยสนิมสีแดงผุดออกมาจากร่องเกลียวด้านใน แสดงว่าแกนสลิงด้านใน (Steel Core) ผุกร่อนไปแล้ว
- ร่องรอกสึกหรอเป็นร่องลึก (Corrugated Sheave Groove): ในระบบ Mechanical Crane Grab ที่มีรอกทดแรงอยู่ในตัวหัวคีบ หากร่องรอกสึกหรอจนมีรอยพิมพ์ของเกลียวสลิง หรือแกนลูกปืนรอกแตกจนรอกหมุนติดขัด ลวดสลิงจะถูกลากถูไปกับรอกที่หยุดนิ่ง ส่งผลให้สลิงใหม่ที่เพิ่งเปลี่ยนเข้าไปขาดภายในเวลาไม่กี่วัน
3. ระบบโครงสร้างและรอยต่อ (Structural & Pins)
หัวคีบแกร๊บเครนประกอบด้วยชิ้นส่วนที่เคลื่อนไหวสัมพันธ์กันด้วยจุดหมุนจำนวนมาก ไม่ว่าจะเป็นสลักหลัก (Main Center Pin), บูช (Bushing), แขนยึดโยง (Tie Rods / Connecting Rods) และโครงสร้างคานเครนเหนือศีรษะ การตรวจสอบความสมบูรณ์ของโครงสร้างต้องโฟกัสที่จุดรับแรงเค้นสูงดังนี้:
- อาการคลอนตัวของสลักและบูช (Excessive Pin & Bushing Clearance): เมื่อสั่งเปิด-ปิดปากคีบแล้วได้ยินเสียงเหล็กกระแทกกันดัง "ตึง-ตัง" ผิดปกติ หรือสังเกตเห็นว่ากลีบคีบโยกคลอนไปด้านข้างได้มาก แสดงว่าบูชทองเหลืองหรือบูชเหล็กชุบแข็งภายในจุดหมุนสึกหรอจนเกิดระยะฟรี (Clearance) มากเกินไป สาเหตุมักเกิดจากการขาดการอัดจาระบีตามรอบเวลา หากปล่อยทิ้งไว้ สลักจะไปกัดกินเนื้อเหล็กของโครงสร้างหลัก (Boss/Lug) จนรูสลักขยายเป็นวงรี ซึ่งการซ่อมแซมจะต้องใช้เครื่องคว้านพกพา (Mobile Line Boring) เข้ามาคว้านรูและสวมปลอกใหม่ที่มีค่าใช้จ่ายสูงกว่าการเปลี่ยนบูชหลายเท่า
- รอยแตกร้าวจากความล้าของโลหะตามแนวเชื่อม (Fatigue Cracks at Welded Joints): ตรวจสอบบริเวณจุดเชื่อมต่อของแขนคีบ หูหิ้วกระบอกไฮดรอลิก และคานรับรอก (Trolley Frame) สัญญาณเริ่มต้นของรอยร้าวคือ "สีเคลือบผิวแตกลายงา หรือมีคราบสนิมเป็นเส้นบางๆ ซึมออกมาตามแนวเชื่อม" ในขั้นตอนนี้ วิศวกรตรวจสอบจะต้องใช้วิธีทดสอบแบบไม่ทำลาย (Non-Destructive Testing: NDT) เช่น การใช้สารแทรกซึม (Liquid Penetrant Testing - PT) หรืออนุภาคแม่เหล็ก (Magnetic Particle Testing - MT) เพื่อยืนยันความลึกของรอยร้าว
- แหวนล็อกสลัก (Retaining Plate / Lock Bolt) คลายตัวหรือหลุดหาย: แรงสั่นสะเทือนจากการคีบวัสดุตลอดทั้งวันทำให้โบลต์ล็อกแผ่นกันสลักถอยตัวคลายออกได้ง่าย หากแผ่นล็อกหลุดและสลักหลักเลื่อนหลุดออกจากเบ้ากลางอากาศ จะทำให้กลีบหัวคีบพังถล่มลงมาทันที
4. ระบบควบคุมและอุปกรณ์จำกัดระยะ (Limit Switches)
ในระบบ เครนเหนือศีรษะแบบคีบ ยุคใหม่ ไม่ว่าจะเป็นการควบคุมผ่านห้องขับ (Cabin Control), รีโมทไร้สาย (Wireless Remote) หรือระบบอัตโนมัติในโรงไฟฟ้า อุปกรณ์เซนเซอร์และระบบไฟฟ้าคือปราการด่านสุดท้ายที่ป้องกันความผิดพลาดของมนุษย์ อาการชำรุดที่ต้องเฝ้าระวังอย่างเข้มงวดประกอบด้วย:
- สวิตช์จำกัดระยะยกสูงสุด-ต่ำสุด (Upper & Lower Hoist Limit Switch) ไม่ตัดการทำงาน: หาก Upper Limit Switch เสียหรือหน้าคอนแทคเชื่อมติดกัน เมื่อผู้ควบคุมดึงยกหัวคีบขึ้นสุดโดยไม่ทันระวัง ตัวหัวคีบจะพุ่งชนเข้ากับโครงรอกด้านบน (Two-Blocking) จนลวดสลิงขาดและหัวคีบตกลงมา ในทางกลับกัน หาก Lower Limit Switch ไม่ทำงาน สลิงจะถูกคลายออกจนหมดดรัมและม้วนกลับด้าน ส่งผลให้ระบบเรียงสลิงเสียหาย
- โรลเก็บสายไฟ (Motorized / Spring Cable Reel) ความตึงเพี้ยนหรือสายไฟบิดเกลียว: สำหรับหัวคีบแบบ Electro-Hydraulic Grab จะต้องมีสายไฟกำลัง (Power Cable) ห้อยลงมาจากรอกเพื่อจ่ายไฟเข้ามอเตอร์ปั๊มไฮดรอลิกที่ตัวหัวคีบ โดยโรลเก็บสายไฟต้องม้วนเก็บและปล่อยสายไฟให้สัมพันธ์กับความเร็วการขึ้น-ลงของสลิงอย่างแม่นยำ หากสปริงล้าหรือคลัตช์โรลสายไฟมีปัญหา สายไฟจะหย่อนลงไปพันกับปากคีบจนถูกหนีบขาดเกิดไฟฟ้าลัดวงจร หรือถูกดึงตึงเกินไปจนสายไฟขาดใน
- อุปกรณ์ตัดโหลดเกินพิกัด (Overload Limiter) และระบบเบรกไฟฟ้า (Electromagnetic Brake) เสื่อมสภาพ: สังเกตได้จากเมื่อปล่อยปุ่มกดยกแล้ว ตัวหัวคีบยังมีอาการ "ไหลตก (Brake Slipping)" ลงมาอีกหลายเซนติเมตรก่อนจะหยุดนิ่ง อาการนี้บ่งชี้ว่าผ้าเบรกสึกหรอเกินพิกัด หรือคอยล์เบรกสกปรก ต้องหยุดปรับตั้งระยะเบรกทันที
ตารางสรุปแนวทางวิเคราะห์อาการเสียเบื้องต้น (Troubleshooting Matrix) สำหรับทีมซ่อมบำรุง
| อาการผิดปกติที่พบหน้างาน | สาเหตุทางเทคนิคที่เป็นไปได้ | การแก้ไขเบื้องต้น | ระดับความเสี่ยง / ผู้รับผิดชอบ |
|---|---|---|---|
| หัวคีบไม่มีแรงบีบ / คีบแล้วคลายตัวออกเอง | ซีลกระบอกไฮดรอลิกรั่วภายใน, น้ำมันร้อนจัดจนใส, หรือ Relief Valve ค้าง | เช็กระดับและสีน้ำมัน วัดอุณหภูมิ และวัดแรงดันด้วย Pressure Gauge | สูง (ต้องให้ช่างเทคนิคไฮดรอลิก/ผู้ผลิตประเมิน) |
| กลีบปากนกแก้วหุบเข้าหากันไม่พร้อมกัน | มีฟองอากาศในกระบอกสูบบางสูบ, บูชจุดหมุนกลีบนั้นฝืดติดขัด, หรือท่อจ่ายน้ำมันอุดตัน | ไล่ลมระบบไฮดรอลิก อัดจาระบีจุดหมุน และเช็กสิ่งแปลกปลอมที่ขัดกลีบ | ปานกลาง (ช่างซ่อมบำรุงโรงงานร่วมกับผู้เชี่ยวชาญ) |
| หัวคีบเอียงข้างขณะยก หรือสลิงบิดตัว | ลวดสลิงคู่ยืดตัวไม่เท่ากัน, รอกไกด์ฝืดตาย 1 ข้าง, หรือลูกหมุน (Swivel) เสีย | หยุดใช้งานทันที ตรวจสอบความตึงสลิงและสภาพตลับลูกปืนรอก | วิกฤต (ห้ามฝืนใช้งาน เสี่ยงสลิงขาด) |
| สายไฟเลี้ยงหัวคีบหย่อนเป็นท้องช้างหรือถูกดึงตึง | สปริงลานใน Cable Reel ล้า หรือแรงบิดมอเตอร์โรลสายไฟไม่สัมพันธ์กับรอกยก | ปรับตั้งรอบความตึงลานสปริง หรือเช็กชุดคลัตช์ของโรลเก็บสายไฟ | ปานกลางสูง (เสี่ยงสายไฟขาดเกิดไฟช็อต) |
ข้อกำหนดกฎหมาย: ตรวจเช็คเครนคีบ ต้องใช้ใบ ปจ.1 ไหม และหลักการเลือกสเปคให้คุ้มค่า
ผู้ประกอบการและเจ้าหน้าที่ความปลอดภัย (จป.วิชาชีพ) มักมีข้อสงสัยว่า "ตรวจเช็คเครนคีบ ต้องใช้ใบ ปจ.1 ไหม?" คำตอบตามข้อเท็จจริงทางกฎหมายคือ ต้องตรวจและมีเอกสารรับรอง ปจ.1 อย่างเคร่งครัด โดยภายใต้ กฎกระทรวงกำหนดมาตรฐานในการบริหาร จัดการ และดำเนินการด้านความปลอดภัย อาชีวอนามัย และสภาพแวดล้อมในการทำงานเกี่ยวกับเครื่องจักร ปั้นจั่น และหม้อน้ำ พ.ศ. 2564 กำหนดให้ปั้นจั่นชนิดอยู่กับที่ (รวมถึง Overhead Crane Grab, เครนสนามขาสูง และชุดรอกไฟฟ้าที่ติดตั้งหัวคีบ) ต้องได้รับการตรวจสอบและทดสอบส่วนประกอบและอุปกรณ์ของปั้นจั่นโดยวิศวกรเครื่องกลที่มีใบอนุญาตประกอบวิชาชีพวิศวกรรมควบคุม ตามรอบระยะเวลาที่กฎหมายกำหนด (ตั้งแต่每 3 เดือน ไปจนถึง 1 ปี ขึ้นอยู่กับพิกัดน้ำหนักยกและลักษณะการใช้งานตามที่กฎหมายระบุ) ส่วนกรณีเป็นปั้นจั่นชนิดเคลื่อนที่ เช่น รถเครนคีบ หรือรถเฮี๊ยบติดหัวคีบ จะต้องใช้เอกสารรับรองแบบ ปจ.2
นอกจากนี้ สำหรับเจ้าของโรงงานที่กำลังพิจารณา ขาย Grab Crane ตัวเก่าเพื่ออัปเกรดระบบใหม่ หรือกำลังเปรียบเทียบระหว่างการ เช่ารถเครนคีบ กับการลงทุนติดตั้งระบบเครนถาวร การกำหนดสเปก เช่น สเปค เครนคีบไม้ หรือระบบคีบขยะให้แม่นยำ จะช่วยลดต้นทุนระยะยาวได้มหาศาล คุณสามารถอ่านรายละเอียดเชิงลึกได้ที่บทความ บริการตรวจเช็คเครนโรงงานและออกเอกสารรับรอง ปจ.1 โดยทีมวิศวกร เพื่อเตรียมความพร้อมก่อนการตรวจประเมินโรงงาน
คำถามที่พบบ่อยจากผู้ใช้งานจริง (People Also Ask - PAA)
1. Grab Crane คืออะไร?
Grab Crane (แกร๊บเครน หรือ เครนคีบ) คือปั้นจั่นอุตสาหกรรมที่ติดตั้งหัวคีบแบบฝาหอย (Clamshell) หรือแบบปากนกแก้ว (Orange Peel) แทนตะขอเกี่ยว ใช้สำหรับตักและขนถ่ายวัสดุเทกอง เช่น ขยะมูลฝอย เศษเหล็ก ท่อนไม้ ถ่านหิน และชีวมวลได้อย่างรวดเร็วและปลอดภัย
2. ทำไมหัวคีบเครนไม่มีแรง บีบวัสดุแล้วหลุดร่วง?
สาเหตุหลักเกิดจากซีลภายในกระบอกไฮดรอลิกรั่วซึมทำให้แรงดันตก น้ำมันไฮดรอลิกเสื่อมสภาพหรือร้อนจัดจนสูญเสียความหนืด วาล์วระบายแรงดัน (Relief Valve) มีเศษสิ่งสกปรกอุดตันค้าง หรือในระบบกลไกสลิงเกิดจากลวดสลิงเส้นดึงปิดหย่อนตัวเกินค่ามาตรฐาน
3. ตรวจเช็คเครนคีบ ต้องใช้ใบ ปจ.1 ไหม?
ต้องใช้ใบ ปจ.1 ตามกฎหมายแรงงาน เนื่องจากเครนคีบที่ติดตั้งบนรางเหนือศีรษะหรือเครนขาสูงจัดเป็น "ปั้นจั่นชนิดอยู่กับที่" ต้องผ่านการตรวจสอบและทดสอบรับน้ำหนักโดยวิศวกรเครื่องกลที่ได้รับใบอนุญาตตามรอบระยะเวลาที่กฎกระทรวง พ.ศ. 2564 กำหนด
4. เครนปากนกแก้ว กับ หัวคีบฝาหอย (Clamshell) เลือกใช้งานต่างกันอย่างไร?
เครนปากนกแก้วมีกลีบคีบ 48 แฉก เหมาะสำหรับจิกจับวัสดุรูปทรงไม่แน่นอนและเกี่ยวยึดกัน เช่น เศษเหล็กหรือขยะชุมชน ส่วนหัวคีบฝาหอยมีปากตักประกบมิดชิด 2 ฝั่ง เหมาะสำหรับตักวัสดุเม็ดละเอียดหรือเทกอง เช่น ทราย ถ่านหิน ปุ๋ย และไม้สับชีวมวล

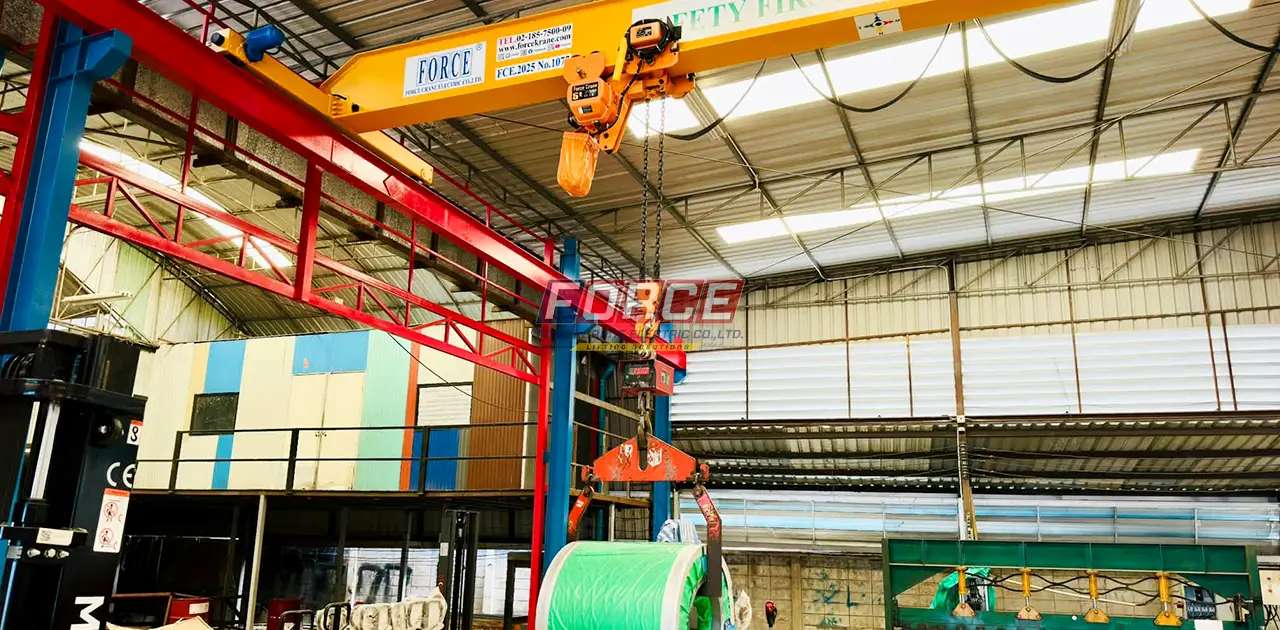

5. สามารถนำเครนโรงงานแบบตะขอเดิม มาติดหัวคีบ Grabber เพิ่มทีหลังได้ไหม?
สามารถทำได้โดยเลือกใช้หัวคีบแบบ Electro-Hydraulic หรือแบบกลไกอัตโนมัติ (Single-Line Touch Grab) แขวนเข้ากับตะขอเดิม แต่ต้องให้วิศวกรคำนวณพิกัดรับน้ำหนัก (SWL) ใหม่ทั้งหมด เพราะต้องหักลบน้ำหนักตัวหัวคีบและตรวจสอบระดับ Duty Class ของมอเตอร์รอกเดิมก่อนเสมอ
คำถามเจาะลึกสำหรับผู้ประกอบการและฝ่ายจัดซื้อ (FAQ)
Q1: เครนคีบขยะ ราคาเท่าไหร่ และหัวคีบไฮดรอลิก ราคาประเมินจากปัจจัยใดบ้าง?
คำตอบ: การประเมิน ราคา เครนคีบ และ หัวคีบไฮดรอลิก ราคา ในระดับอุตสาหกรรมไม่มีราคาสำเร็จรูปตายตัว [ต้องยืนยันข้อมูลตามสเปกหน้างานจริง] เนื่องจากขึ้นอยู่กับตัวแปรทางวิศวกรรม 5 ด้านหลัก ได้แก่ 1) ปริมาตรความจุของหัวคีบ (ลูกบาศก์เมตร) และพิกัดน้ำหนักยกสุทธิ 2) เกรดของเหล็กทนการสึกหรอที่นำมาผลิตปากคีบ 3) รูปแบบระบบขับเคลื่อน (Mechanical 4-Rope หรือ Electro-Hydraulic) 4) ความกว้างของช่วงคานเครน (Span) และความสูงในการยก (Lifting Height) และ 5) ระบบควบคุมว่าเป็นแบบคนขับบนห้อง Cabin, รีโมทไร้สาย หรือระบบอัตโนมัติ (Fully Automated) ผู้ประกอบการสามารถส่งขนาดพื้นที่และประเภทวัสดุให้ทีมวิศวกรของ บริษัท ฟอร์ช เครน ไฟฟ้า จำกัด ประเมินใบเสนอราคาได้อย่างแม่นยำ
Q2: วิธีเลือก Grab Crane ให้เหมาะกับงานระหว่างโรงงานรีไซเคิลเหล็ก โรงไฟฟ้าชีวมวล และท่าเรือ มีหลักเกณฑ์อย่างไร?
คำตอบ: หลักการเลือกต้องยึดตามค่าความหนาแน่นจำเพาะของวัสดุ (Bulk Density) และลักษณะการเกาะตัว ดังนี้:

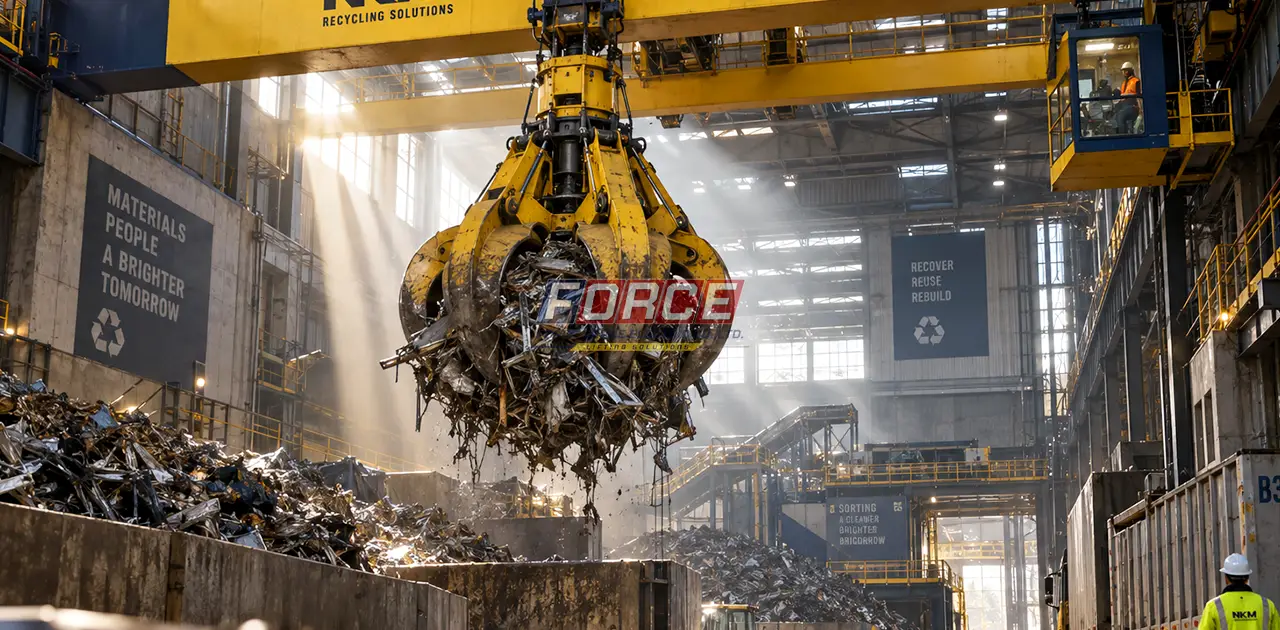

- เครนคีบเศษเหล็กโรงงานรีไซเคิล: ต้องใช้ เครนปากนกแก้ว (Orange Peel Grab) ระบบไฮดรอลิกแรงบีบสูง โครงสร้างมีเกราะป้องกันกระบอกสูบ เพราะเศษเหล็กมีความคมและน้ำหนักมาก

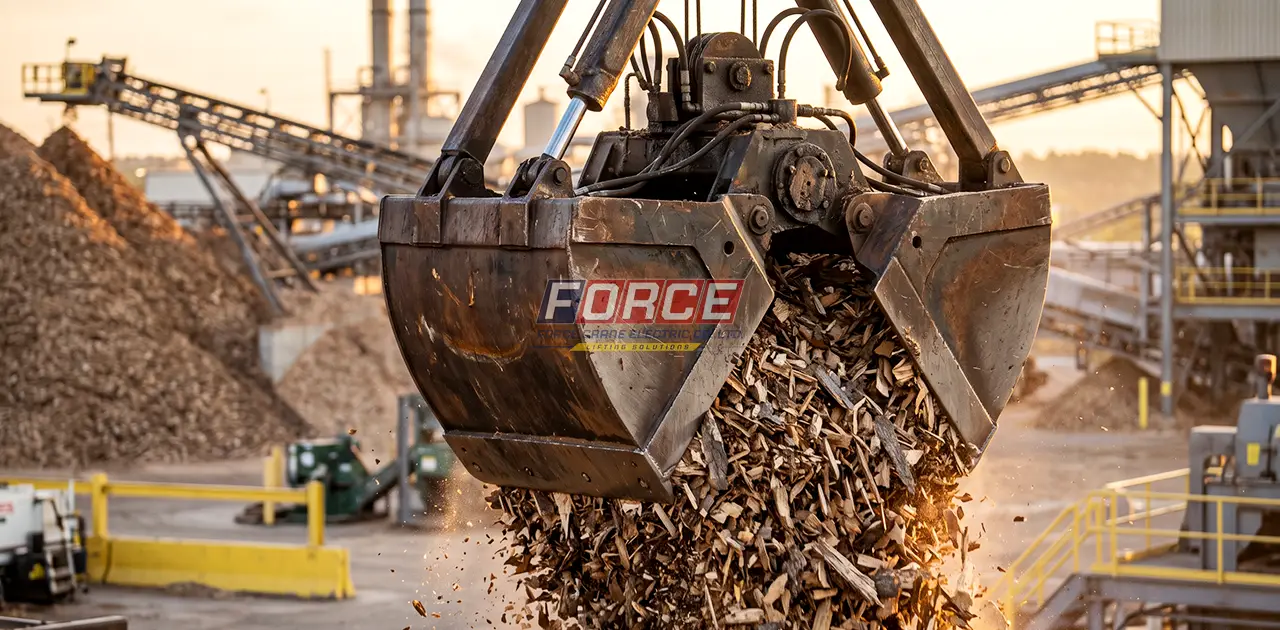

- Grab Crane สำหรับโรงไฟฟ้าชีวมวล: วัสดุอย่างไม้สับ (Wood Chip) แกลบ หรือทะลายปาล์ม มีน้ำหนักเบาแต่ต้องการปริมาณตักต่อรอบสูง จึงควรใช้หัวคีบแบบฝาหอย (Clamshell) ขนาดปริมาตรความจุใหญ่พิเศษ พร้อมระบบป้องกันฝุ่นเข้าตู้คอนโทรล
- เครนคีบวัสดุเทกอง ท่าเรือ: เน้นความเร็วรอบการทำงานสูง (High Duty Cycle) และปากคีบต้องปิดสนิท 100% เพื่อป้องกันวัสดุร่วงหล่นลงแม่น้ำหรือทะเล พร้อมเคลือบสีกันสนิมเกรดมารีน (Marine Grade)
Q3: ระหว่างการซื้อรถเฮี๊ยบคีบ มือสอง / เช่ารถเครนคีบ กับการติดตั้งเครนเหนือศีรษะแบบคีบ (Grab EOT Crane) แบบไหนคุ้มค่ากว่า?
คำตอบ: ขึ้นอยู่กับลักษณะพื้นที่และระยะเวลาของโครงการ หากเป็นงานชั่วคราวตามหน้างานก่อสร้างหรืองานลานกองไม้กลางแจ้งที่ต้องเคลื่อนย้ายจุดทำงานไปเรื่อยๆ การเลือก เช่ารถเครนคีบ, การซื้อ รถเฮี๊ยบคีบ มือสอง หรือการ เปลี่ยนหัวคีบ Grabber รถบรรทุก จะให้ความคล่องตัวสูงกว่า แต่หากเป็นการทำงานประจำภายในอาคารโรงงาน บ่อพักขยะ หรือคลังวัตถุดิบที่เดินเครื่องทุกวัน การลงทุน ออกแบบ แกร๊บเครน ตามพื้นที่โรงงาน ในรูปแบบเครนเหนือศีรษะ (Grab EOT Crane) จะประหยัดต้นทุนพลังงานไฟฟ้ามากกว่าเครื่องยนต์ดีเซลหลายเท่าตัว ไม่ปล่อยควันพิษในอาคาร ใช้พื้นที่ทางเดินรถน้อยกว่า และมีอายุการใช้งานโครงสร้างยาวนานนับสิบปี
Q4: สเปค เครนคีบไม้ และเครนคีบงานหนัก ต้องกำหนดระดับ Duty Class ของรอกและเครนอย่างไรไม่ให้มอเตอร์ไหม้?
คำตอบ: เครนโรงงานทั่วไปที่ใช้ยกแม่พิมพ์หรือเครื่องจักรเป็นครั้งคราวมักใช้พิกัดระดับ M3M4 (ตามมาตรฐาน ISO/FEM) แต่สำหรับ Grab Crane ที่ต้องตักและเทวัสดุต่อเนื่องตลอดทั้งวัน (Heavy Duty Cycle) วิศวกรผู้ออกแบบจะต้องกำหนดสเปกโครงสร้างและชุดรอกให้อยู่ในระดับ M6, M7 หรือ M8 เท่านั้น พร้อมติดตั้งมอเตอร์เกรดทนความร้อนสูง (Insulation Class F หรือ H) ติดตั้งพัดลมระบายความร้อนแยกอิสระ (Forced Cooling Fan) และใช้ชุดขับเคลื่อนแบบ Inverter (VFD) เพื่อลดกระแสไฟกระชากขณะออกตัวและหยุดเบรก
Q5: บริษัท ฟอร์ช เครน ไฟฟ้า จำกัด ให้บริการในพื้นที่ใดบ้าง และมีบริการหลังการขายอย่างไร?
คำตอบ: บริษัท ฟอร์ช เครน ไฟฟ้า จำกัด มีสำนักงานและโรงงานตั้งอยู่ที่ อ.บางพลี จ.สมุทรปราการ พร้อมให้บริการสำรวจหน้างาน ออกแบบ ผลิต ติดตั้งเครนโรงงาน ซ่อมบำรุง และจัดหาอะไหล่แกร๊บเครนอย่างรวดเร็วในเขตพื้นที่อุตสาหกรรมหลัก ได้แก่ สมุทรปราการ กรุงเทพฯ นนทบุรี ชลบุรี รวมถึงพื้นที่ใกล้เคียง [พื้นที่ให้บริการจังหวัดอื่นๆ ต้องยืนยันข้อมูลกับฝ่ายขาย] โดยดูแลครบวงจรตั้งแต่การให้คำปรึกษาทางวิศวกรรม การติดตั้งทดสอบโหลด ไปจนถึงการบำรุงรักษาเชิงป้องกัน (Preventive Maintenance)
