ความรู้เรื่องเครนและการทำงานของเครนเพื่อป้องกันปัญหาขณะใช้งาน
คู่มือฉบับสมบูรณ์สำหรับเจ้าของโรงงาน วิศวกร และผู้รับเหมา: เข้าใจกลไกปั้นจั่น มาตรฐานความปลอดภัย และข้อกฎหมายแรงงาน
เรียบเรียงโดยทีมวิศวกรรมและผู้เชี่ยวชาญด้านปั้นจั่น บริษัท ฟอร์ช เครน ไฟฟ้า จำกัด | เผยแพร่ในหมวดหมู่ คลังบทความวิศวกรรมและมาตรฐานความปลอดภัย
ความรู้เรื่องเครนและความเข้าใจในการทำงานของเครนคือรากฐานสำคัญของวิธีใช้เครนอย่างปลอดภัยเพื่อป้องกันอุบัติเหตุจากเครนในโรงงานและงานก่อสร้าง ผู้ปฏิบัติงานต้องเลือกประเภทของเครนให้เหมาะสม คำนวณน้ำหนักตามพิกัดการยก (Load Chart) กางขาหยั่งเครน (Outriggers) จนสุด ใช้สัญญาณมือเครนที่ถูกต้อง และจัดทำเอกสารใบ ปจ.1 หรือตรวจ ปจ.2 ตามระยะเวลาที่กฎหมายกำหนดอย่างเคร่งครัด
ในภาคอุตสาหกรรมการผลิต คลังสินค้าโลจิสติกส์ และโครงการก่อสร้างขนาดใหญ่ เครื่องจักรกลหนักที่ทำหน้าที่ขับเคลื่อนสายพานการผลิตและงานยกเคลื่อนย้ายวัตถุน้ำหนักหลายตันคือปั้นจั่น การศึกษา ความ รู้ เรื่อง เครน ตั้งแต่ระดับโครงสร้างพื้นฐานไปจนถึงกลไกทางวิศวกรรมจึงไม่ใช่เรื่องของช่างเทคนิคหรือผู้บังคับเครื่องจักรเพียงฝ่ายเดียว แต่เป็นพันธกิจสำคัญของเจ้าของโรงงาน ผู้รับเหมา วิศวกรโครงการ และเจ้าหน้าที่ความปลอดภัยในการทำงาน (จป.) ที่ต้องร่วมกันวางระบบบริหารความเสี่ยงเพื่อไม่ให้เกิดความสูญเสียต่อชีวิตบุคลากร โครงสร้างอาคาร และความต่อเนื่องทางธุรกิจขององค์กร
เจาะลึกความรู้เรื่องเครน และประเภทของปั้นจั่นยอดนิยมในหน้างาน
การเริ่มต้นศึกษา ความ รู้ เรื่อง เครน อย่างเป็นระบบ ต้องเริ่มจากการทำความเข้าใจคำนิยามตามกฎหมายและหลักวิศวกรรมเครื่องกลว่าแท้จริง
ปั้นจั่น คืออะไร? นิยามตามกฎหมายและหลักวิศวกรรมที่ผู้ประกอบการต้องรู้
หากตั้งคำถามว่า ปั้นจั่น คืออะไร คำตอบตาม กฎกระทรวงกำหนดมาตรฐานในการบริหาร จัดการ และดำเนินการด้านความปลอดภัย อาชีวอนามัย และสภาพแวดล้อมในการทำงานเกี่ยวกับเครื่องจักร ปั้นจั่น และหม้อน้ำ พ.ศ. 2564 ระบุไว้ว่า ปั้นจั่น (Crane) หมายถึง เครื่องจักรที่ใช้ยกสิ่งของขึ้นลงตามแนวดิ่ง และเคลื่อนย้ายสิ่งของเหล่านั้นในลักษณะแขวนลอยไปตามแนวราบ ทั้งนี้ให้หมายความรวมถึงอุปกรณ์เกี่ยวกับการใช้ปั้นจั่นทุกชิ้น ไม่ว่าจะเป็นรอก (Hoist) ลวดสลิง (Wire Rope) โซ่ (Chain) ตะขอ (Hook) และโครงสร้างคานรับน้ำหนัก ในภาษาอุตสาหกรรมทั่วไปมักเรียกทับศัพท์ว่าเครน ซึ่งการมีพื้นฐานที่ถูกต้องจะช่วยให้แยกแยะความรับผิดชอบด้านวิศวกรรมและการตรวจสอบความปลอดภัยตามชนิดของเครื่องจักรได้อย่างชัดเจน
การจำแนกประเภทของเครน (Types of Cranes) แบ่งตามโครงสร้างและลักษณะการใช้งาน
เราสามารถแบ่ง ประเภทของเครน ออกเป็น 2 กลุ่มใหญ่ตามลักษณะการติดตั้งและการเคลื่อนที่ ได้แก่ ปั้นจั่นชนิดอยู่กับที่ (Stationary Crane) และ ปั้นจั่นชนิดเคลื่อนที่ (Mobile Crane) ซึ่งแต่ละกลุ่มมีรายละเอียดเชิงลึกที่ผู้ค้นหาข้อมูลควรทราบดังต่อไปนี้
ปั้นจั่นชนิดอยู่กับที่คือเครื่องจักรที่ประกอบด้วยอุปกรณ์ควบคุมและเครื่องต้นกำลังอยู่ในตัว ติดตั้งอยู่บนฐานราก โครงสร้างอาคาร หรือรางวิ่งที่กำหนดขอบเขตตายตัว แบ่งออกเป็นชนิดหลักที่นิยมใช้งานอย่างแพร่หลาย ได้แก่:

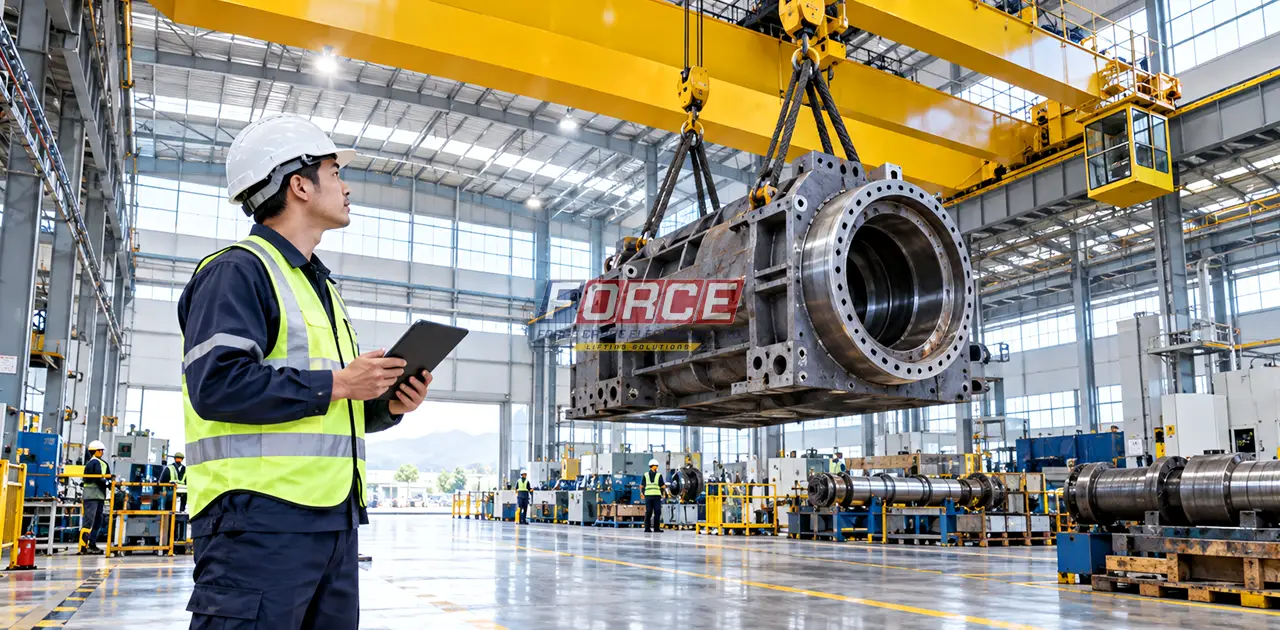

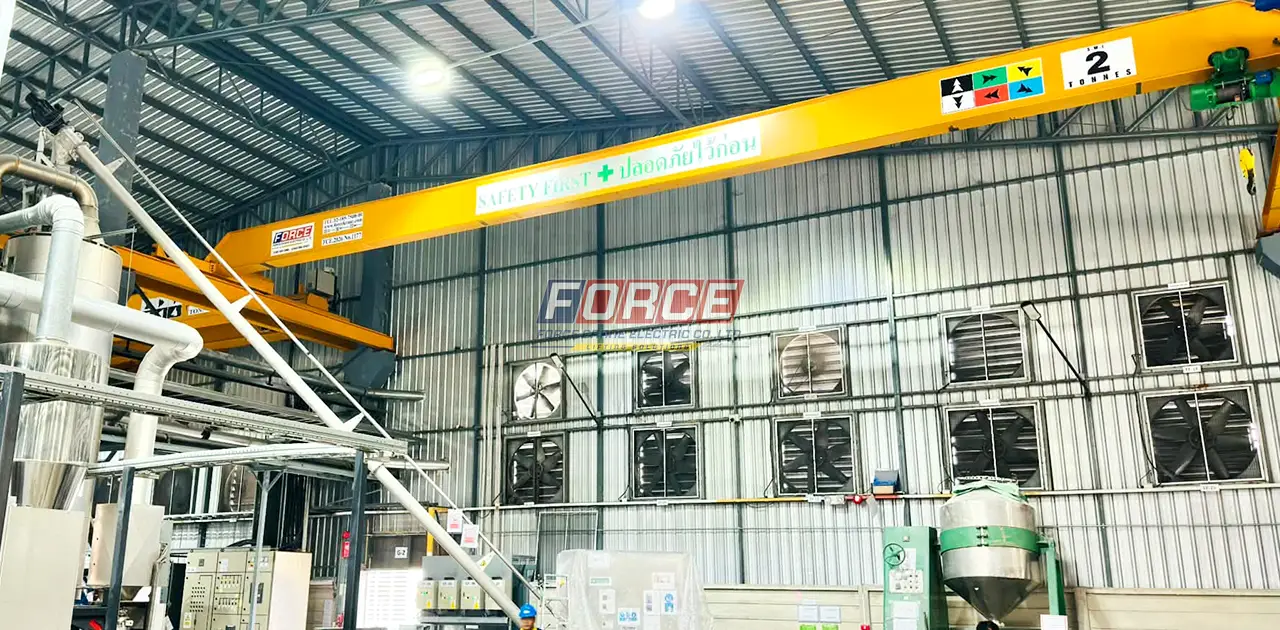

- เครนโรงงาน หรือ เครนเหนือศีรษะ (Overhead Crane): เป็นพระเอกของวงการอุตสาหกรรมและการผลิต โครงสร้างประกอบด้วยคานรับน้ำหนัก (Bridge Girder) ทั้งแบบคานเดี่ยว (Single Girder) และคานคู่ (Double Girder) ที่วิ่งอยู่บนราง (Runway Beam) ยึดติดกับเสาอาคาร มาพร้อมชุดรอกไฟฟ้าสลิงหรือรอกโซ่ไฟฟ้า ใช้สำหรับยกแม่พิมพ์ เหล็กแผ่น เครื่องจักร และชิ้นงานในร่ม การวางแผน ติดตั้งเครนโรงงาน จึงช่วยเพิ่มพื้นที่ใช้สอยบนพื้นอาคารได้เต็มประสิทธิภาพและลดความเสี่ยงจากการใช้รถโฟร์คลิฟต์วิ่งสวนกันในพื้นที่แคบ

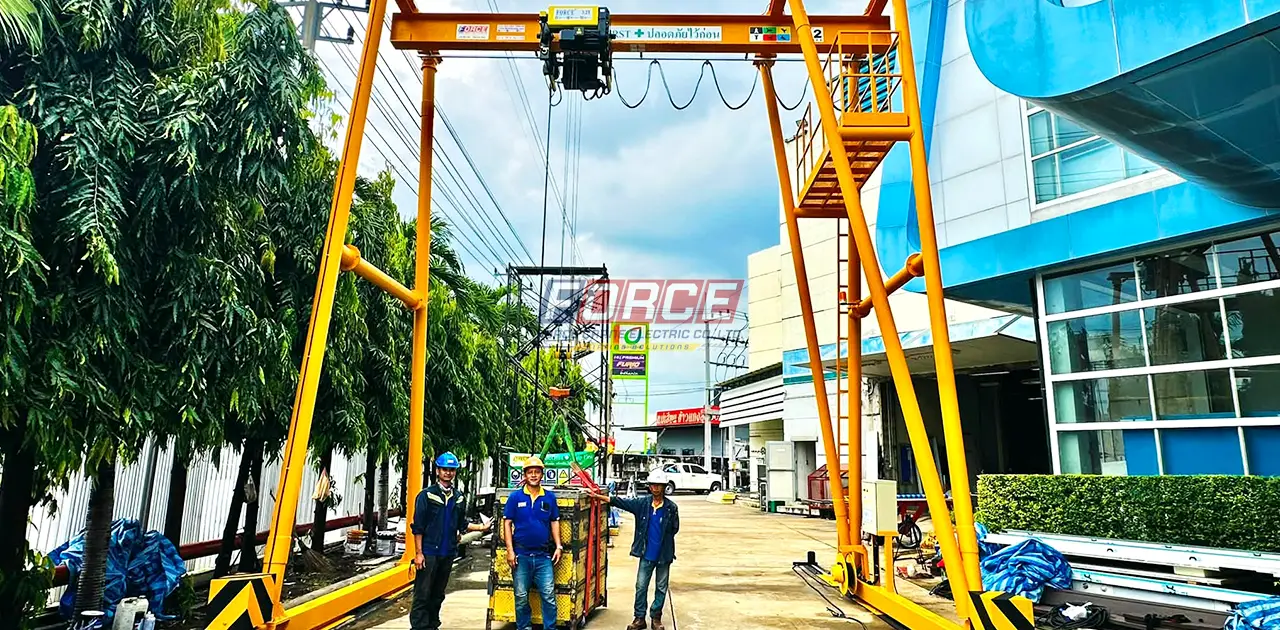

- เครนสนาม หรือ เครนขาสูง (Gantry Crane & Semi-Gantry Crane): มีหลักการคล้ายกับระบบเหนือศีรษะ แต่แทนที่จะฝากคานวิ่งไว้บนเสาอาคาร จะมีขาตั้ง (Supporting Legs) รองรับคานหลักและวิ่งไปตามรางบนพื้นดิน เหมาะสำหรับลานวางตู้คอนเทนเนอร์ ลานเก็บเหล็กเส้น โรงงานหล่อคอนกรีตสำเร็จรูป (Precast) หรืออาคารที่โครงสร้างเสาเดิมไม่ได้ออกแบบมารับภาระเพิ่มเติม
- ทาวเวอร์เครน (Tower Crane) หรือ ปั้นจั่นหอสูง: เป็นเครื่องจักรที่คุ้นตาในไซต์งานก่อสร้างอาคารสูง คอนโดมิเนียม และเขื่อนขนาดใหญ่ โครงสร้างประกอบด้วยเสากระโดงแนวตั้ง (Mast/Tower) ที่ยึดติดกับฐานรากคอนกรีตหรือยึดโยงกับตัวอาคาร ด้านบนเป็นแขนบูมยาว (Jib) และแขนถ่วงน้ำหนัก (Counter-Jib) พร้อมระบบหมุนรอบตัว 360 องศา จุดเด่นของ ทาวเวอร์เครน คือความสามารถในการยกวัสดุก่อสร้างขึ้นสู่ระดับความสูงหลายสิบถึงหลายร้อยเมตรด้วยรัศมีทำการที่ครอบคลุมพื้นที่ก่อสร้างทั้งหมด
- เครนแขนหมุน (Jib Crane) และเครนรางเดี่ยว (Monorail Crane): ใช้สำหรับงานยกเฉพาะจุดประจำสถานีงาน (Workstation) เช่น หน้าเครื่องกลึง CNC หรือจุดประกอบชิ้นส่วนย่อย และการลำเลียงวัสดุตามแนวรางเดี่ยวที่โค้งไปตามสายการผลิต
ปั้นจั่นชนิดเคลื่อนที่คือเครื่องจักรที่ติดตั้งอยู่บนยานพาหนะที่มีล้อหรือตีนตะขาบ สามารถขับเคลื่อนย้ายตัวเองไปยังจุดปฏิบัติงานต่างๆ ได้อย่างอิสระ โดยใช้กำลังขับจากเครื่องยนต์และ ระบบไฮดรอลิกเครน เป็นหลัก แบ่งออกเป็นชนิดสำคัญดังนี้:
- โมบายเครน (Mobile Crane) หรือ รถเครนล้อยาง: เมื่อพูดถึงคำว่า รถเครน ในไซต์งานก่อสร้างทั่วไป มักหมายถึง โมบายเครน ที่มีบูมยืดหดได้ด้วยกระบอกสูบแรงดันสูง (Telescopic Boom) แบ่งย่อยออกเป็นรุ่น 4 ล้อสำหรับพื้นที่สมบุกสมบัน (Rough Terrain Crane) ที่ขับเคลื่อน 4 ล้อและเลี้ยวได้ทั้งล้อหน้า-ล้อหลัง และรุ่นขนาดใหญ่ (All Terrain Crane / Truck Crane) ที่มีพิกัดยกตั้งแต่ 10 ตัน 25 ตัน 50 ตัน ไปจนถึงหลายร้อยตัน เหมาะสำหรับงานยกโครงหลังคาเหล็ก งานติดตั้งเครื่องจักรขนาดใหญ่ และงานกู้ภัย

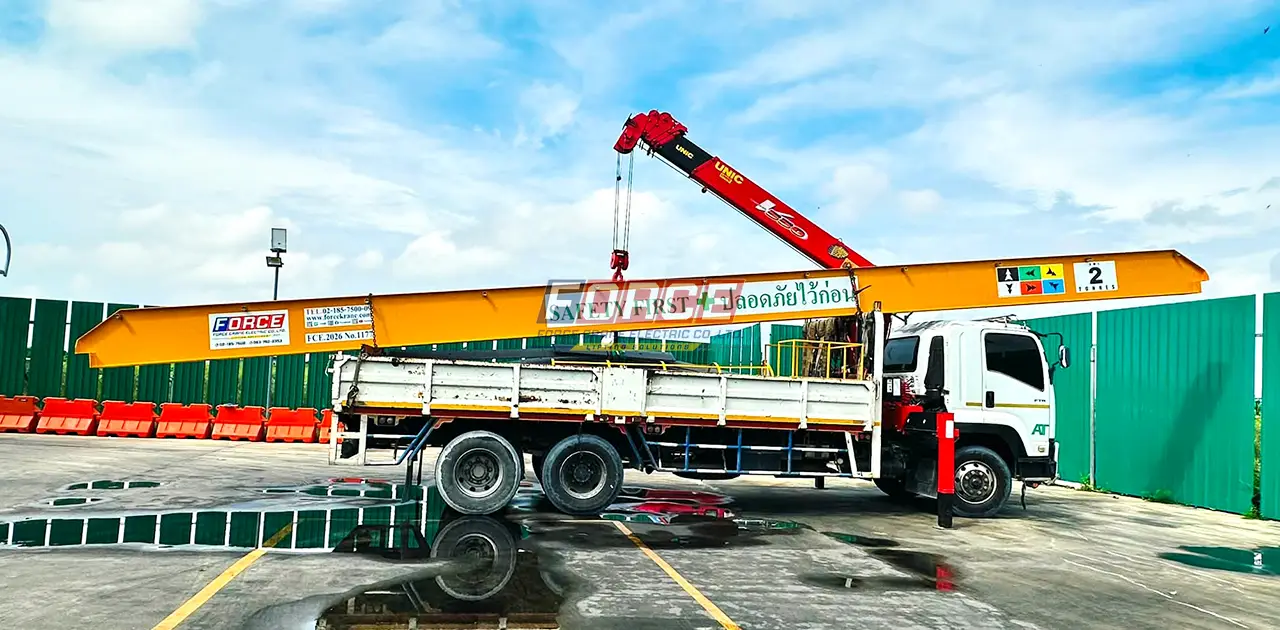

- รถเฮี๊ยบ (Truck Loader Crane) หรือ รถบรรทุกติดเครน: เป็นการผสมผสานระหว่างรถบรรทุกกระบะขนส่งและชุดแขนกลไฮดรอลิกที่ติดตั้งอยู่หลังหัวเก๋งคนขับ จุดเด่นที่ทำให้ผู้ประกอบการนิยมใช้ รถเฮี๊ยบ คือความสามารถแบบ ยกเองและขนส่งได้ในคันเดียว ไม่ต้องจ้างทั้งรถยกและรถเทรลเลอร์แยกกันสำหรับชิ้นงานขนาดกลาง (เช่น พิกัด 3 ตัน, 5 ตัน, 8 ตัน หรือ 10 ตัน) เหมาะอย่างยิ่งสำหรับงานขนย้ายตู้สำนักงานสำเร็จรูป เครื่องกำเนิดไฟฟ้า ต้นไม้ใหญ่ และวัสดุก่อสร้าง
- ปั้นจั่นตีนตะขาบ (Crawler Crane): ใช้สายพานตีนตะขาบเหล็กแทนล้อรถเพื่อกระจายน้ำหนักลงสู่พื้นดิน รองรับพิกัดการยกมหาศาลตั้งแต่หลักร้อยถึงหลักพันตัน นิยมใช้กับโครงสร้างบูมถัก (Lattice Boom) ในโครงการก่อสร้างโรงไฟฟ้า ปิโตรเคมี งานตอกเสาเข็มขนาดใหญ่ และงานติดตั้งกังหันลม
| ชนิดของเครื่องจักร | กลุ่มปั้นจั่นตามกฎหมาย | ลักษณะงานที่เหมาะสมที่สุด | จุดเด่นทางเทคนิค | แบบฟอร์มตรวจรับรอง |
|---|---|---|---|---|
| เครนโรงงาน (Overhead Crane) | ปั้นจั่นชนิดอยู่กับที่ | สายการผลิตในอาคาร คลังสินค้า ยกแม่พิมพ์และเหล็ก | ไม่เสียพื้นที่พื้นอาคาร ควบคุมด้วยระบบไฟฟ้าแม่นยำสูง | ใบ ปจ.1 |
| เครนสนาม (Gantry Crane) | ปั้นจั่นชนิดอยู่กับที่ | ลานกลางแจ้ง ลานคอนกรีต ลานตู้คอนเทนเนอร์ | มีขาตั้งรับน้ำหนักเอง ไม่พึ่งพาโครงสร้างเสาอาคาร | ใบ ปจ.1 |
| ทาวเวอร์เครน (Tower Crane) | ปั้นจั่นชนิดอยู่กับที่ | ก่อสร้างตึกสูง คอนโดมิเนียม โครงการขนาดใหญ่ | ยกได้สูงมาก รัศมีแขนบูมครอบคลุมรอบทิศทาง 360 องศา | ใบ ปจ.1 |
| โมบายเครน / รถเครน (Mobile Crane) | ปั้นจั่นชนิดเคลื่อนที่ | งานยกติดตั้งโครงสร้างเหล็ก ยกเครื่องจักรหนักนอกอาคาร | เคลื่อนที่เปลี่ยนหน้างานได้เร็ว บูมยืดหดได้ | ตรวจ ปจ.2 |
| รถเฮี๊ยบ (Truck Loader Crane) | ปั้นจั่นชนิดเคลื่อนที่ | งานยกพร้อมบรรทุกขนย้ายวัสดุและเครื่องจักรขนาดกลาง | รวมรถบรรทุกและชุดยกไว้ในคันเดียว ประหยัดงบขนส่ง | ตรวจ ปจ.2 |
จากตารางข้างต้นจะเห็นว่า ความรู้เรื่องเครน ในมิติของการแยกแยะชนิดปั้นจั่นช่วยให้ฝ่ายจัดซื้อและวิศวกรวางแผนงบประมาณได้อย่างคุ้มค่า
เจาะลึกกลไกการทำงานของเครน และวิธีใช้เครนอย่างปลอดภัยเพื่อป้องกันอุบัติเหตุ
เมื่อเข้าใจโครงสร้างแต่ละแบบแล้ว ขั้นตอนต่อมาสำหรับระดับปฏิบัติการและวิศวกรควบคุมงาน คือการเจาะลึกกลไก การทำงานของเครน ทั้งในส่วนของระบบต้นกำลัง ระบบส่งกำลัง สมดุลทางกลศาสตร์ และเทคนิคการยก เพื่อนำมาวางมาตรการ วิธีใช้เครนอย่างปลอดภัย และ ป้องกันอุบัติเหตุจากเครน ในจุดเสี่ยงที่มักเกิดปัญหาบ่อยครั้งในหน้างานจริง
1. กลไกการทำงานของเครน: ระบบไฟฟ้า-กลไก (Electromechanical) และระบบไฮดรอลิกเครน
หลักการพื้นฐานใน การทำงานของเครน อาศัยหลักการได้เปรียบเชิงกลของคานงัด (Lever) รอกทดแรง (Pulley Block System) และแรงบิดจากต้นกำลัง โดยแบ่งกลไกการขับเคลื่อนออกเป็น 2 ระบบหลักตามชนิดเครื่องจักร ได้แก่:
- ระบบขับเคลื่อนด้วยไฟฟ้าและชุดเกียร์ทดรอบในอาคารโรงงาน: ในปั้นจั่นเหนือศีรษะและหอสูง กลไกจะควบคุมการเคลื่อนที่ใน 3 แกนหลัก (3-Axis Movement) ได้แก่ แกนดิ่ง (Hoisting: ยกขึ้น-ลงด้วยมอเตอร์รอกไฟฟ้าและดรัมม้วนสลิง), แกนขวาง (Trolley Traveling: วิ่งซ้าย-ขวาไปตามคานขวาง) และแกนยาว (Bridge Traveling: คานหลักวิ่งเดินหน้า-ถอยหลังไปตามราง Runway) โดยมีชุดเบรกแม่เหล็กไฟฟ้า (Electromagnetic Brake) ที่ทำงานทันทีเมื่อตัดกระแสไฟเพื่อล็อกไม่ให้ชิ้นงานร่วงหล่น พร้อมด้วยชุดตัดการทำงานอัตโนมัติหรือ ลิมิตสวิตช์ (Limit Switch) ป้องกันการยกชนรอกด้านบน (Upper Limit) และการวิ่งชนปลายราง
- กลไกระบบไฮดรอลิกเครน (Hydraulic System) ในปั้นจั่นเคลื่อนที่: สำหรับปั้นจั่นล้อยางและรถบรรทุกติดแขนกล หัวใจสำคัญคือ ระบบไฮดรอลิกเครน ซึ่งอาศัยปั๊มแรงดันสูงส่งน้ำมันผ่านวาล์วควบคุม (Control Valve) ไปดันกระบอกสูบ (Hydraulic Cylinder) เพื่อยกบูม (Boom Derrick) ยืด-หดแขนบูม (Telescoping) ขับมอเตอร์กว้านสลิง (Winch Motor) และกางคานขาค้ำยัน อุปกรณ์ความปลอดภัยสำคัญที่สุดในระบบนี้คือ โฮลดิ้งวาล์ว (Holding Valve / Counterbalance Valve) ซึ่งทำหน้าที่กักเก็บแรงดันน้ำมันไว้ในกระบอกสูบแม้ในกรณีที่ท่อน้ำมันแตก เพื่อป้องกันไม่ให้แขนบูมตกลงมากระแทกพื้นอย่างกะทันหัน
2. การอ่านตารางพิกัดการยก (Load Chart) กฎเหล็กห้ามเดาน้ำหนักในหน้างาน
ความเข้าใจผิดที่ร้ายแรงที่สุดของผู้ปฏิบัติงานที่ขาดความระมัดระวัง คือการคิดว่า ปั้นจั่นพิกัด 25 ตัน สามารถยกของหนัก 25 ตัน ได้ในทุกระยะ ในความเป็นจริงทางวิศวกรรม พิกัดสูงสุดจะทำได้เฉพาะที่ระยะรัศมีทำการใกล้จุดหมุนที่สุดและแขนบูมหดสั้นที่สุดเท่านั้น เมื่อใดก็ตามที่ยืดบูมยาวออกไปหรือลดมุมองศาบูมลงจนระยะห่างจากจุดศูนย์กลางการหมุนถึงจุดศูนย์ถ่วงของชิ้นงาน (Working Radius) เพิ่มขึ้น ความสามารถในการรับน้ำหนักจะลดลงอย่างรวดเร็วตามหลักโมเมนต์คว่ำ ($M = F imes d$)
ในการปฏิบัติตาม วิธีใช้เครนอย่างปลอดภัย น้ำหนักรวมที่นำไปเทียบกับตาราง พิกัดการยก (Load Chart) หรือ Gross Load ต้องเท่ากับ: น้ำหนักชิ้นงานจริง + น้ำหนักรอกตะขอหลัก (Hook Block) + น้ำหนักลวดสลิงส่วนที่ห้อยลงมา + น้ำหนักอุปกรณ์ช่วยยกทั้งหมด (สลิงผ้าใบ, โซ่, สเก็น, คานยก Spreader Beam) โดยผู้วางแผนการยกควรเผื่อค่าความปลอดภัย (Safety Margin) โดยไม่ใช้งานเกิน 75%85% ของค่าที่ระบุในตาราง เพื่อรองรับแรงกระชากเชิงพลศาสตร์ (Dynamic Load) และแรงลมในหน้างาน
3. การตั้งขาหยั่งเครน (Outriggers) และการประเมินสภาพพื้นดิน
สำหรับปั้นจั่นชนิดเคลื่อนที่ สาเหตุอันดับหนึ่งของการพลิกคว่ำเกิดจากการตั้ง ขาหยั่งเครน (Outriggers) ไม่ถูกต้อง โดยอุปกรณ์ส่วนนี้ทำหน้าที่เป็นคานค้ำยันที่ยืดออกจากตัวถังรถเพื่อขยายพื้นที่ฐานรองรับ (Stability Polygon) และยกล้อรถให้ลอยพ้นพื้นเพื่อตัดความหยุ่นตัวของยางรถยนต์ออกไป
- ต้องยืดคานขาหยั่งออกจนสุดระยะ (100% Full Extension): การกางขาค้ำยันเพียงครึ่งเดียวในพื้นที่แคบโดยยังคงอ้างอิงตารางการยกแบบกางขาเต็มระยะ จะทำให้เสียสมดุลและคว่ำทันทีเมื่อหมุนบูมออกด้านข้าง
- ต้องใช้แผ่นรองขา (Outrigger Pads / Mats) เสมอ: แรงกดมหาศาลจากกระบอกสูบจะถ่ายลงสู่ปลายขาทั้ง 4 จุด จึงต้องวางแผ่นเหล็กรองหรือหมอนไม้เนื้อแข็งที่มีพื้นที่หน้าตัดกว้างพอที่จะกระจายแรงกด (Ground Bearing Pressure) ไม่ให้พื้นดินหรือแผ่นคอนกรีตแตกร้าว
- ห้ามตั้งขาค้ำยันใกล้ขอบบ่อดินขุด ท่อระบายน้ำ หรือโพรงใต้ดิน: ต้องเว้นระยะห่างจากลาดดินขุดตามหลักวิศวกรรมปฐพี และตรวจสอบระดับน้ำวัดความเอียง (Spirit Level) ให้ตัวรถได้แนวระนาบไม่เอียงเกิน 1 องศา
4. มาตรฐานสัญญาณมือเครน (Crane Hand Signals) และเทคนิคการผูกมัดวัสดุ (Rigging)
ในสภาพแวดล้อมโรงงานและไซต์ก่อสร้างที่มีเสียงเครื่องจักรดังและมีจุดอับสายตา การสื่อสารระหว่าง ผู้บังคับปั้นจั่น และ ผู้ให้สัญญาณ ด้วย สัญญาณมือเครน ตามมาตรฐานสากล ASME และประกาศกรมสวัสดิการและคุ้มครองแรงงาน คือปราการป้องกันอุบัติเหตุที่สำคัญยิ่ง กฎเหล็กของการสื่อสารด้วยท่าทางมือคือ ผู้บังคับเครื่องต้องรับฟังคำสั่งจากผู้ให้สัญญาณที่ได้รับมอบหมายเพียงคนเดียวเท่านั้น ยกเว้นสัญญาณสั่งหยุดฉุกเฉิน (Emergency Stop) ที่ไม่ว่าใครเป็นคนส่งสัญญาณ ผู้บังคับเครื่องต้องหยุดทันที
ควบคู่ไปกับการให้สัญญาณมือ คือหน้าที่ของ ผู้ยึดเกาะวัสดุหรือริกเกอร์ (Rigger) ในการตรวจสอบมุมสลิง (Sling Angle) โดยมุมระหว่างขาสลิงกับแนวราบต้องไม่น้อยกว่า 45 องศา (และแนะนำที่ 60 องศา) เพราะยิ่งมุมสลิงแคบลง แรงดึงในเส้นสลิงแต่ละเส้นจะพุ่งสูงขึ้นเป็นทวีคูณจนสลิงขาดได้แม้ชิ้นงานจะหนักไม่เกินพิกัดก็ตาม นอกจากนี้ตะขอทุกตัวต้องมีลิ้นกันสลิงหลุด (Safety Latch) ที่สปริงใช้งานได้สมบูรณ์ และต้องใช้เชือกประคองชิ้นงาน (Tagline) เพื่อควบคุมไม่ให้ชิ้นงานแกว่งหรือหมุนขณะลอยอยู่ในอากาศ
- ห้ามดึงหรือลากชิ้นงานในแนวเฉียง (No Side Pulling): รอกและคานรับน้ำหนักรวมถึงแขนบูมออกแบบมาให้รับแรงในแนวดิ่งเท่านั้น การลากชิ้นงานแนวเฉียงจะทำให้ลวดสลิงปีนร่องดรัม (Drum) รอกพัง และคานบิดตัว
- ห้ามยกชิ้นงานข้ามศีรษะผู้ปฏิบัติงานเด็ดขาด: ต้องกั้นเขตอันตราย (Safety Zone) ด้วยกรวยหรือแถบกั้น และไม่ให้ผู้ใดเดินหรือยืนอยู่ใต้วัสดุที่กำลังแขวนลอย
- ห้ามยกวัสดุที่ยังยึดติดกับพื้นหรือติดค้าง: ห้ามใช้ปั้นจั่นกระชากชิ้นงานที่ฝังอยู่ในดินหรือยังมีน็อตยึดติดกับฐานเครื่องจักร เพราะแรงกระชากจะเกินพิกัดทันทีที่ชิ้นงานหลุดออก
- ระวังระยะห่างจากสายไฟฟ้าแรงสูง: การปฏิบัติงานใกล้แนวสายไฟ ต้องเว้นระยะห่างตามแรงดันไฟฟ้าที่กฎหมายกำหนด เพื่อป้องกันกระแสไฟกระโดดข้ามอากาศ (Arc Flash)
- ตรวจสอบสภาพลวดสลิงและตะขอก่อนเริ่มกะทำงาน (Daily Pre-Use Inspection): หากพบลวดสลิงแตกหักใน 1 ช่วงเกลียวเกินเกณฑ์มาตรฐาน สลิงบี้แบน หรือปากตะขอถ่างออกเกิน 5% หรือท้องตะขอสึกหรอเกิน 10% ต้องหยุดใช้งานและเปลี่ยนอะไหล่ทันที
- ทดสอบการยกที่ระดับต่ำก่อนเสมอ (Test Lift): เมื่อเริ่มยกชิ้นงานให้ลอยพ้นพื้นเพียง 1015 เซนติเมตร แล้วหยุดค้างไว้ชั่วครู่เพื่อเช็กสมดุลจุดศูนย์ถ่วง (Center of Gravity) ระบบเบรกรอก และการทรุดตัวของฐานรองรับ
- งดปฏิบัติงานกลางแจ้งเมื่อมีลมพายุหรือทัศนวิสัยไม่ปลอดภัย: แรงลมปะทะชิ้นงานที่มีพื้นที่ผิวมาก (เช่น แผ่นผนัง Precast หรือป้ายขนาดใหญ่) จะทำตัวเหมือนใบเรือที่ดึงให้แขนบูมบิดหักได้
เช็กลิสต์ข้อกฎหมายและการตรวจสภาพ ปจ.2 สำหรับผู้ประกอบการ
สำหรับเจ้าของโรงงาน ผู้จัดการฝ่ายวิศวกรรม และผู้รับเหมาก่อสร้าง นอกจากการมี ความรู้เรื่องเครน ด้านเทคนิคแล้ว การปฏิบัติตามข้อกฎหมายความปลอดภัยถือเป็นหน้าที่โดยตรงตามพระราชบัญญัติความปลอดภัย อาชีวอนามัย และสภาพแวดล้อมในการทำงาน พ.ศ. 2554 และ กฎกระทรวงกำหนดมาตรฐานในการบริหาร จัดการ และดำเนินการด้านความปลอดภัย อาชีวอนามัย และสภาพแวดล้อมในการทำงานเกี่ยวกับเครื่องจักร ปั้นจั่น และหม้อน้ำ พ.ศ. 2564 ไม่ว่าคุณจะดูแลระบบรอกและคานวิ่งภายในอาคารของตนเอง หรือกำลังค้นหาบริการ เช่ารถเครน ใกล้ฉัน เพื่อนำเข้ามาทำงานในไซต์งาน การตรวจเช็กเอกสารทางกฎหมายคือสิ่งที่ช่วยให้ธุรกิจไม่ถูกสั่งระงับงานและปลอดภัยจากการรับผิดทางแพ่งและอาญา
ความแตกต่างระหว่าง ใบ ปจ.1 และการตรวจ ปจ.2 ที่ผู้ประกอบการต้องตรวจสอบก่อนเซ็นอนุญาตเข้างาน
ตามประกาศกรมสวัสดิการและคุ้มครองแรงงาน เรื่อง แบบการทดสอบปั้นจั่น ได้กำหนดแบบฟอร์มมาตรฐานสำหรับการตรวจสอบและทดสอบส่วนประกอบและอุปกรณ์ของปั้นจั่นโดยวิศวกรเครื่องกลที่มีใบอนุญาตประกอบวิชาชีพวิศวกรรมควบคุม (กว.) และขึ้นทะเบียนเป็นผู้ทดสอบตามกฎหมาย แบ่งออกเป็น 2 ประเภทเอกสารหลัก ได้แก่:
ใบ ปจ.1 คือเอกสารรับรองผลการตรวจสอบและทดสอบความปลอดภัยสำหรับปั้นจั่นชนิดอยู่กับที่ เช่น เครนโรงงาน (Overhead Crane), เครนสนาม (Gantry Crane), เครนแขนหมุน (Jib Crane), รอกไฟฟ้าประจำที่ และปั้นจั่นหอสูง เจ้าของสถานประกอบการต้องจัดให้มีการตรวจและเก็บสำเนา ใบ ปจ.1 ไว้ให้พนักงานตรวจความปลอดภัยตรวจสอบได้ตลอดเวลา
การ ตรวจ ปจ.2 คือการตรวจสอบและออกเอกสารรับรองความปลอดภัยสำหรับปั้นจั่นชนิดเคลื่อนที่ทุกชนิด ได้แก่ โมบายเครน, รถเครน ล้อยาง, ปั้นจั่นตีนตะขาบ และ รถเฮี๊ยบ เมื่อผู้รับเหมาหรือเจ้าของโรงงานเรียกใช้บริการเครื่องจักรจากภายนอก ต้องขอดูเอกสารผ่านการ ตรวจ ปจ.2 ที่ยังไม่หมดอายุและตรงกับหมายเลขทะเบียน/หมายเลขเครื่องของรถคันนั้นก่อนอนุญาตให้เข้าพื้นที่เสมอ
| ขนาดพิกัดน้ำหนักยกปลอดภัย (SWL) ตามที่ผู้ผลิตกำหนด | ความถี่ในการตรวจสอบและทดสอบตามกฎหมาย (งานทั่วไป/โรงงาน) | เอกสารและสิ่งที่วิศวกรต้องดำเนินการทดสอบ |
|---|---|---|
| ตั้งแต่ 1 ตัน แต่ไม่เกิน 3 ตัน | อย่างน้อยปีละ 1 ครั้ง (ทุก 12 เดือน) | ตรวจสอบโครงสร้าง ลวดสลิง ตะขอ ระบบไฟฟ้า Limit Switch และทดสอบน้ำหนักยก (Load Test) |
| มากกว่า 3 ตัน แต่ไม่เกิน 50 ตัน | อย่างน้อยทุกๆ 6 เดือน (ปีละ 2 ครั้ง) | ตรวจสอบชิ้นส่วนกลไก ระบบเบรก ระบบส่งกำลัง และทดสอบน้ำหนักยกจริงพร้อมวัดค่าการแอ่นตัวของคาน |
| มากกว่า 50 ตันขึ้นไป | อย่างน้อยทุกๆ 3 เดือน (ปีละ 4 ครั้ง) | ตรวจสอบละเอียดทุกจุดรับแรง ระบบความปลอดภัย ทดสอบการรับน้ำหนัก และออกรายงานรับรองโดยวิศวกร |
| ปั้นจั่นที่หยุดใช้งานตั้งแต่ 6 เดือนขึ้นไป หรือมีการซ่อมแซมดัดแปลงโครงสร้าง | ต้องตรวจสอบและทดสอบใหม่ก่อนนำกลับมาใช้งานทุกครั้ง | วิศวกรตรวจประเมินความพร้อมของโครงสร้างและทดสอบการรับน้ำหนักใหม่ก่อนเปิดเดินเครื่อง |
- ข้อเท็จจริงตามกฎหมาย (Verified Legal Facts): เกณฑ์การตรวจสอบปั้นจั่นตามพิกัดน้ำหนักยก (13 ตัน ตรวจทุก 1 ปี, >350 ตัน ตรวจทุก 6 เดือน, >50 ตัน ตรวจทุก 3 เดือน), ข้อกำหนดตะขอ (ห้ามถ่างเกิน 5% หรือสึกเกิน 10%) และข้อบังคับการอบรม 4 ผู้ อ้างอิงโดยตรงจาก กฎกระทรวงฯ พ.ศ. 2564 ในราชกิจจานุเบกษา
- คำแนะนำเชิงปฏิบัติการ (Engineering Best Practices): การทำ Test Lift ยกสูงจากพื้น 1015 เซนติเมตรก่อนยกจริง การรักษาองศามุมสลิงไม่ให้ต่ำกว่า 4560 องศา และการเผื่อ Safety Margin จากตารางการยก เป็นแนวทางมาตรฐานสากลเพื่อลดความเสี่ยงจากแรงกระชาก
- เงื่อนไขที่ต้องให้ผู้เชี่ยวชาญประเมินหน้างานจริง (Site-Specific Engineering Evaluation): การกำหนดสเปกคานรับน้ำหนัก การคำนวณความแข็งแรงของเสาอาคารเดิมก่อนการติดตั้ง การประเมินกำลังรับน้ำหนักของชั้นดิน (Soil Bearing Capacity) ก่อนตั้งขาค้ำยัน รวมถึงการประเมินราคาติดตั้งหรือดัดแปลงระบบไฟฟ้า [ต้องยืนยันข้อมูลจากการสำรวจหน้างานและแบบวิศวกรรมของลูกค้าโดยตรง] ไม่สามารถใช้ค่าประมาณการสำเร็จรูปได้
แนะนำบทความและบริการที่เกี่ยวข้อง (Internal Link Suggestions & Topic Cluster)
เพื่อเสริมสร้างองค์ความรู้ให้ครบทุกมิติและช่วยให้คุณวางแผนดูแลรักษาระบบปั้นจั่นในสถานประกอบการได้อย่างต่อเนื่อง สามารถศึกษาข้อมูลเชิงลึกเพิ่มเติมได้จากคลังข้อมูลและหน้าบริการหลักของ บริษัท ฟอร์ช เครน ไฟฟ้า จำกัด ดังนี้:
คำถามที่คนมักค้นหาเพิ่มเติม (People Also Ask - PAA)
1. ปั้นจั่น คืออะไร และเหมือนกับคำว่าเครนหรือไม่?
เป็นคำศัพท์ทางราชการและกฎหมายแรงงานไทยที่ใช้เรียกเครื่องจักรยกของหนักทุกชนิด หมายถึงเครื่องจักรที่ใช้ยกสิ่งของขึ้นลงตามแนวดิ่งและเคลื่อนย้ายสิ่งของแบบแขวนลอยไปตามแนวราบ ดังนั้นทั้งสองคำจึงหมายถึงเครื่องจักรชนิดเดียวกันทุกประการ
2. ปั้นจั่นล้อยาง กับ รถบรรทุกติดเครน ต่างกันอย่างไร ควรเลือกใช้แบบไหน?
รถเครน ออกแบบมาเพื่อทำหน้าที่ยกของหนักโดยเฉพาะ มีพิกัดยกสูงและแขนบูมยาวแต่ไม่มีกระบะสำหรับบรรทุกของ ในขณะที่ รถเฮี๊ยบ คือรถบรรทุกที่ติดตั้งแขนกลไฮดรอลิกไว้หลังหัวเก๋ง สามารถยกชิ้นงานขนาดกลางขึ้นกระบะและขับขนส่งไปยังปลายทางได้ในคันเดียว
3. ตารางรับน้ำหนักของปั้นจั่นบอกข้อมูลอะไรบ้าง?
ตาราง พิกัดการยก (Load Chart) แสดงความสัมพันธ์ระหว่างรัศมีทำการ (ระยะห่างจากจุดหมุนถึงชิ้นงาน) ความยาวบูม มุมองศาบูม และน้ำหนักสูงสุดที่สามารถยกได้อย่างปลอดภัยในแต่ละระยะ ช่วยป้องกันไม่ให้ผู้บังคับเครื่องยกน้ำหนักเกินสมดุลจนเกิดการพลิกคว่ำ
4. สาเหตุหลักที่ทำให้เกิดอุบัติเหตุจากการยกของหนักในหน้างานคืออะไร?
อุบัติเหตุส่วนใหญ่เกิดจากการยกน้ำหนักเกินพิกัดที่กำหนด การกางขาค้ำยันไม่สุดหรือตั้งบนพื้นดินที่ทรุดตัว การลากชิ้นงานในแนวเฉียง การผูกมัดสลิงไม่ถูกวิธี และการขาดการตรวจสอบสภาพตามรอบที่กฎหมายกำหนด
5. การส่งสัญญาณมือ ใครเป็นคนสั่งหยุดฉุกเฉินได้บ้าง?
คำสั่งการเคลื่อนที่ปกติต้องมาจากผู้ให้ สัญญาณมือเครน ที่ได้รับมอบหมายเพียงคนเดียวเท่านั้น แต่สำหรับ สัญญาณหยุดฉุกเฉิน (Emergency Stop) ผู้ปฏิบัติงานทุกคนในบริเวณหน้างานสามารถส่งสัญญาณได้ทันทีเมื่อเห็นอันตราย และผู้บังคับเครื่องต้องหยุดทันที
คำถามที่พบบ่อยเกี่ยวกับการใช้งานและกฎหมายปั้นจั่น (FAQ)
คำถามที่ 1: เอกสารรับรองปั้นจั่นชนิดอยู่กับที่และชนิดเคลื่อนที่แตกต่างกันอย่างไร?
คำตอบ: ใบ ปจ.1 คือแบบรับรองการตรวจสอบและทดสอบความปลอดภัยสำหรับ ปั้นจั่นชนิดอยู่กับที่ ได้แก่ ระบบคานวิ่งเหนือศีรษะในอาคาร เครนสนาม เครนแขนหมุน และปั้นจั่นหอสูง ส่วนการ ตรวจ ปจ.2 คือการตรวจสอบและรับรองความปลอดภัยสำหรับ ปั้นจั่นชนิดเคลื่อนที่ ได้แก่ ปั้นจั่นล้อยาง ปั้นจั่นตีนตะขาบ และรถบรรทุกติดแขนกล โดยเอกสารทั้งสองแบบต้องดำเนินการทดสอบน้ำหนักยก (Load Test) และลงนามรับรองโดยวิศวกรเครื่องกลที่ได้รับใบอนุญาตและขึ้นทะเบียนตามกฎหมายแรงงาน
คำถามที่ 2: กฎหมายกำหนดให้ต้องตรวจสภาพและทดสอบน้ำหนักยกบ่อยแค่ไหน?
คำตอบ: อ้างอิงตามกฎกระทรวงเกี่ยวกับเครื่องจักร ปั้นจั่น และหม้อน้ำ พ.ศ. 2564 กำหนดความถี่ในการตรวจรับรองสำหรับงานทั่วไปตามพิกัดน้ำหนักยกปลอดภัย ดังนี้ (1) พิกัดยกตั้งแต่ 1 ตัน ถึง 3 ตัน ต้องตรวจอย่างน้อยปีละ 1 ครั้ง (2) พิกัดยกมากกว่า 3 ตัน ถึง 50 ตัน ต้องตรวจอย่างน้อยทุกๆ 6 เดือน (3) พิกัดยกมากกว่า 50 ตันขึ้นไป ต้องตรวจอย่างน้อยทุกๆ 3 เดือน และ (4) หากปั้นจั่นหยุดใช้งานตั้งแต่ 6 เดือนขึ้นไป จะต้องจัดให้มีการตรวจสอบและทดสอบใหม่ก่อนนำกลับมาใช้งานทุกครั้ง
คำถามที่ 3: ทำไมคานขาค้ำยันถึงต้องกางออกสุดทุกครั้งในการปฏิบัติงานนอกอาคาร?
คำตอบ: เพราะ ขาหยั่งเครน (Outriggers) ทำหน้าที่เป็นจุดหมุนต้านโมเมนต์คว่ำและขยายพื้นที่ฐานรับน้ำหนักของตัวรถ เมื่อยืดแขนบูมออกไปยกชิ้นงาน จุดศูนย์ถ่วงรวมจะเคลื่อนตัวออกจากตัวรถ หากกางขาไม่สุดระยะหรือไม่ได้วางแผ่นรองบนพื้นดินที่แข็งแรง ค่าความสามารถในการรับน้ำหนักจริงจะลดลงต่ำกว่าตารางที่ผู้ผลิตกำหนดทันที และทำให้ตัวรถเสียสมดุลพลิกคว่ำได้ง่าย
คำถามที่ 4: ผู้ปฏิบัติงานเกี่ยวกับปั้นจั่นทั้ง 4 ผู้ ตามกฎหมายความปลอดภัยต้องมีใครบ้าง?
คำตอบ: เพื่อให้การทำงานถูกต้องตามหลักความปลอดภัยและกฎหมาย นายจ้างต้องจัดให้มีผู้ผ่านการฝึกอบรมหลักสูตรปั้นจั่นครบทั้ง 4 บทบาท (4 ผู้) ได้แก่ 1) ผู้บังคับปั้นจั่น (ทำหน้าที่ควบคุมกลไกการเดินเครื่อง) 2) ผู้ให้สัญญาณแก่ผู้บังคับปั้นจั่น (ทำหน้าที่ส่งสัญญาณมือหรือสื่อสารวิทยุ) 3) ผู้ยึดเกาะวัสดุ หรือ Rigger (ทำหน้าที่ผูกมัดสลิงและตรวจสอบอุปกรณ์ช่วยยก) และ 4) ผู้ควบคุมการใช้ปั้นจั่น (ทำหน้าที่วางแผนการยกและกำกับดูแลความปลอดภัยภาพรวม)
คำถามที่ 5: บริษัท ฟอร์ช เครน ไฟฟ้า จำกัด ให้บริการในพื้นที่ใดบ้าง และครอบคลุมงานด้านใด?
คำตอบ: บริษัท ฟอร์ช เครน ไฟฟ้า จำกัด ตั้งอยู่ที่อำเภอบางพลี จังหวัดสมุทรปราการ พร้อมให้บริการอย่างรวดเร็วในพื้นที่ สมุทรปราการ กรุงเทพฯ นนทบุรี ชลบุรี และนิคมอุตสาหกรรมทั่วประเทศ โดยรับออกแบบ ผลิต และติดตั้งระบบปั้นจั่นไฟฟ้าในโรงงาน งานติดตั้งระบบไฟฟ้า งานโมดิฟายปรับปรุงโครงสร้างเดิม จำหน่ายอะไหล่ทุกชนิด งานซ่อมบำรุงโอเวอร์ฮอล และบริการตรวจเช็กเซอร์วิสประจำปีพร้อมออกเอกสารรับรองความปลอดภัยโดยวิศวกรมืออาชีพ
